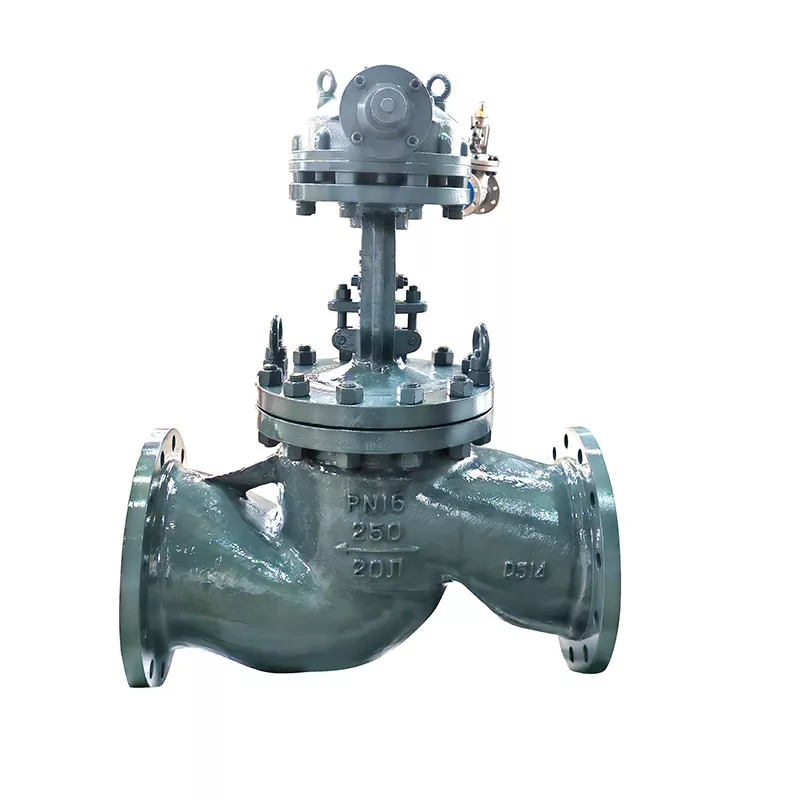

Kartiohammaspyöräkäyttöinen laipallinen palloventtiili korkeapaineelle

Hanno Valven kartiohammaspyöräkäyttöisessä laipallisessa korkeapaineventtiilissä on 25 litran valuteräsrunko yhdistettynä A105-taottuun teräslevyyn, joka on kovapintainen 13Cr-seoksella. Tämä metallinen istuinrajapinta kestää vakavaa kavitaatioeroosiota ja hiukkasten kulumista, joita esiintyy yleisesti kattilan syöttöveden ja kyllästetyn höyryn linjoissa. Suunniteltu API 600-, BS 1873- ja GOST-standardien mukaisesti, venttiili käyttää ruostumattomasta teräksestä valmistettua 304-kierretiivistettä ja joustavaa grafiittikierrettyä tiivistettä muottipuristetun grafiittivarren tiivisteen ohella vuototiivisteen ylläpitämiseksi lämpöshokin aikana. ISO9001- ja API-sertifikaattien tukemana Hanno Valve suorittaa jokaiselle yksikölle 100-prosenttisen hydrostaattisen, ilmaistuimen ja radiografisen testauksen, mikä tarjoaa jalostamoille ja voimalaitoksille kestävän, vähän huoltoa vaativan eristysratkaisun.

Tekniset edut

• Tarkkuusmekaaniset edut:Suurisuhde kartiovaihteisto mahdollistaa yhden käyttäjän toiminnan ilman huijaustankoja, kun taas tavalliset käsipyörän venttiilit pysähtyvät usein tai vaativat ulkoisia pneumaattisia toimilaitteita.
• Oma muotin ja valun laatu:Toisin kuin kokoonpanotoimittajat, Hanno valmistaa omia 25 litran suuritiheyksisiä valukappaleita käyttämällä esipinnoitettua hiekkatekniikkaa, mikä eliminoi täysin mikrohuokoisuuden ja sisäiset hiekkasulkeumat.
• Kolmikerroksinen varsi ja konepellin tiiviste:Kartiohammaspyöräkäyttöinen laipallinen maapalloventtiili korkeapaineelle sisältää A193-B7/A194-2H korkean vetolujuuden metalliseospulttien ja laajennettavan grafiittitiivisteen, joka täyttää tiukat hajapäästöstandardit.

Tekniset tiedot

Sovelluskentät

• Korkeapaineinen höyryeristys:Päähöyrylinjat ja ohituseristys voimalaitoksissa (esim. China Huadian Groupin projektit).
• Kemialliset synteesilaitokset:Korkean paineen hiilivetyjen erotusyksiköt.
• Kattilan syöttövesijärjestelmät:Suurinopeuksiset vedenottoputket, jotka eivät vaadi istuimen kavitaatiota.

Laatusertifikaatit

• Sertifikaatit:ISO9001 laadunhallinta, ISO14001 ympäristö, API 600, CE-merkki, TS China Special Equipment License, Venäjä TC 010/032 -sertifiointi.
• Sisäinen laadunvalvonta:100 % rikkomaton virheentunnistus (UT/MT), spektrikemiallinen analyysi, seinämän paksuuden ultraäänitestaus, matalan lämpötilan iskutestaus ja kuoren/istuimen hydrostaattisen paineen testaus.
• Testausdokumentaatio:Mill Test Certificate (MTC) EN 10204 3.1 mukaan toimitetaan jokaisen tilauksen mukana.

Valintaopas

1. Tunnista virtausparametrit:Tarkista käyttöpaine, nesteen enimmäislämpötila ja väliaineen viskositeetti.
2. Valitse Lopeta yhteys:Valitse laipallinen RF (kohotettu pinta), RTJ (rengastyyppinen liitos) tai BW (pushitsaus).
3. Tarkista vaihteiston suunta:Vakio päälle asennettu käsipyörä; sivulle asennettavat kartiohammaspyörän jatkeet saatavilla pyynnöstä.

Logistiikka, pakkaus ja takuu

• Pakkaus:Raskaat vientipuiset kotelot, joissa on kosteudenkestävä tyhjiökääre ja laippapääsuojat.
• Myynnin jälkeinen tuki:Yksityiskohtaiset asennusoppaat, videohuoltooppaat ja elinikäiset tekniset ohjeet.
• Takuupolitiikka:18 kuukautta toimituksesta tai 12 kuukautta asennuksesta, mukaan lukien ilmainen komponenttien vaihto valmistusvirheiden vuoksi.

Usein kysytyt kysymykset (FAQ)

Miten kartiohammaspyörän käyttö auttaa korkeapainesammutuksessa?

Korkeapainelinjat kohdistavat merkittävän työntövoiman venttiililevyyn. Kartiovaihteisto moninkertaistaa syöttömomentin, jolloin käyttäjät voivat asettaa levyn tiukasti virtausvastusta vastaan ​​ilman ylikuormitusta.

Kestääkö tämä venttiili voimakkaan lämpöiskun höyryn käynnistyksen aikana?

Kyllä. Kartiohammaspyöräkäyttöinen laipallinen maapalloventtiili korkeapaineiselle grafiittitiivisteelle yhdistettynä 2Cr13-varsimateriaaliin tarjoaa vakaat lämpölaajenemiskertoimet, mikä estää varren kiinnittymisen tai rungon nivelen vuotamisen.

Tuetko kolmannen osapuolen tarkastusta (TPI) ennen toimitusta?

Kyllä, toivotamme tervetulleiksi SGS:n, BV:n, TÜV:n tai asiakkaan valitsemat tarkastajat mittojen tarkistamiseen, materiaalien tarkastamiseen ja hydrostaattisen paineen testaamiseen tehtaallamme.
