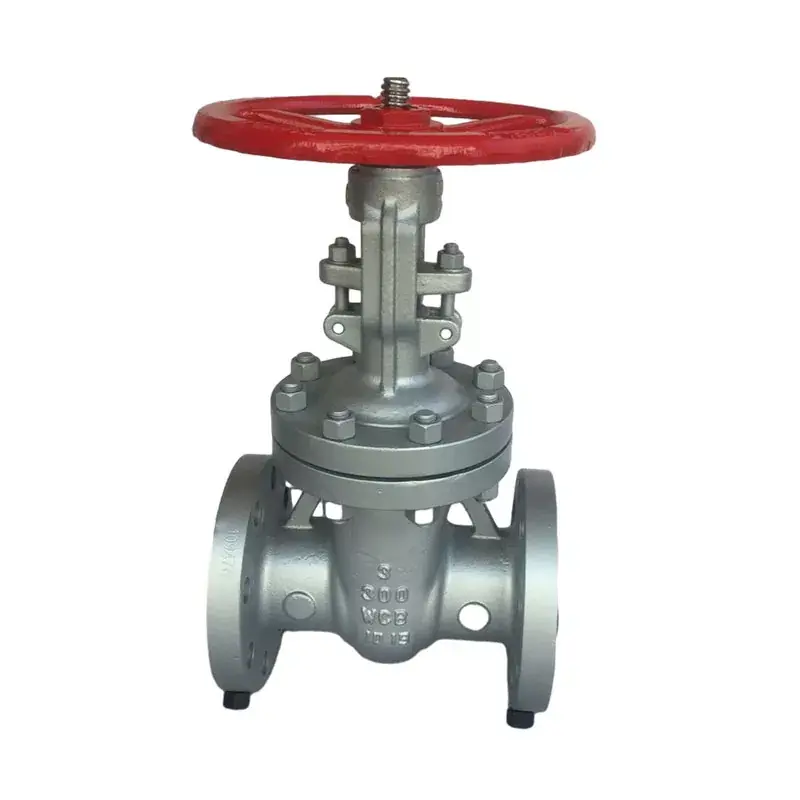

Hanno Valve Joustava Joustava Kiila Gate Venttiilit toimivat periaatteella tiivistämällä venttiilin istukka kosketuksessa portin kiilan kanssa. Yleensä tiivistepinta on pinnoitettu metallimateriaaleja lisäämään kulutuskestävyyttä, kuten pinnoite 13Cr, STL6, ruostumaton teräs jne. Eri porttikiilan mukaan luistiventtiilit jaetaan kiinteisiin taipuisiin kiilaporttiventtiileihin ja taipuisiin kiilaporttiventtiileihin.
Hanno Valve Joustavat kiilaporttiventtiilit ovat yleinen venttiilityyppi, jolle on ominaista kiilanmuotoisten porttilevyjen käyttö tiivistykseen. Joustokiilaporttiventtiilien sulkuelementti (eli portti) on kiilamainen ja yhdistetty tiiviisti venttiilin istukan kahteen tiivistyspintaan tiivistävän vaikutuksen saavuttamiseksi. Tämän rakenteen ansiosta joustavat kiilaporttiventtiilit säilyttävät hyvän tiivistyskyvyn sekä korkeissa että matalissa keskipaineissa.
Tiivistysperiaate: Joustavan kiilaporttiventtiilin tiivistys perustuu kiilaportin kahden tiivistyspinnan ja venttiilirungon kahden tiivistyspinnan tiiviiseen yhdistelmään. Tämä rakenne voi lisätä ylimääräistä tiivistyskuormaa ja säilyttää siten hyvän tiivistyskyvyn sekä korkeassa että matalassa paineessa.
Rakennemuoto: Joustavien kiilaporttiventtiilien rakennemuotoja ovat joustava kiila yksiportti, jäykkä kiila yksiportti ja kaksoisportti. Joustavat kiilaporttiventtiilit sopivat erilaisiin työolosuhteisiin.
Sovellusalue: Joustavia kiilaporttiventtiilejä käytetään laajalti öljy- ja höyryputkissa, kuten petrokemian laitoksissa ja lämpövoimalaitoksissa, avaus- ja sulkemislaitteina väliaineiden liittämiseen tai katkaisemiseen putkistoissa.
Edut: Joustavien kiilaporttiventtiilien etuna on kompakti rakenne, kohtuullinen muotoilu, hyvä venttiilin jäykkyys, sileä kulku ja alhainen virtauskerroin. Sen tiivistepinta on valmistettu ruostumattomasta teräksestä ja kovasta seoksesta, ja sen käyttöikä on pitkä. Se on täytetty joustavalla grafiitilla, mikä varmistaa luotettavan tiivistyksen ja helpon ja joustavan käytön.
Ajotavat: Flexible Wedge Gate Valvessin ajomenetelmiä ovat manuaalinen, pneumaattinen, sähköinen ja vaihdevaihteisto.
EI. | OSAN NIMI | MATERIAALI |
---|---|---|
1 | BODY | ASTM A216-WCB |
2 | konepelti | ASTM A216-VCB |
3 | Konepellin PULTTI | ASTM A193-B7 |
4 | Konepellin PUTTERI | ASTM A194-2H |
5 | GLAND SILMAPULTTI | ASTM A193-B7 |
6 | GLAND NUTT | ASTM A194-2H |
7 | VASHER | TERÄS |
8 | PIN-koodi | TERÄS |
9 | KÄSIPYÖRÄ | PALLORAUTA |
10 | KÄSIPYÖRÄN MUTTERI | TERÄS |
11 | VARSPÄHKINÄ | MESSINKI |
12 | KIINNITYSMUTTERI | TERÄS |
13 | RASVANIPA | KUPARI |
14 | LAIPPA | ASTM A216-VCB |
15 | GLAND | ASTM A182-F6a |
16 | PAKKAUS | GRAFIITTI |
17 | TAKAISTEN HELIKKO | ASTM A182-F6a |
18 | STEM | ASTM A182-F6a |
19 | TIIVISTE | TERÄS + GRAFIITTI |
20 | DISC | ASTM A216-WCB+13CR |
21 | ISTUIN | ASTM A105+STL |
