Ilmainen taottu takaiskuventtiili

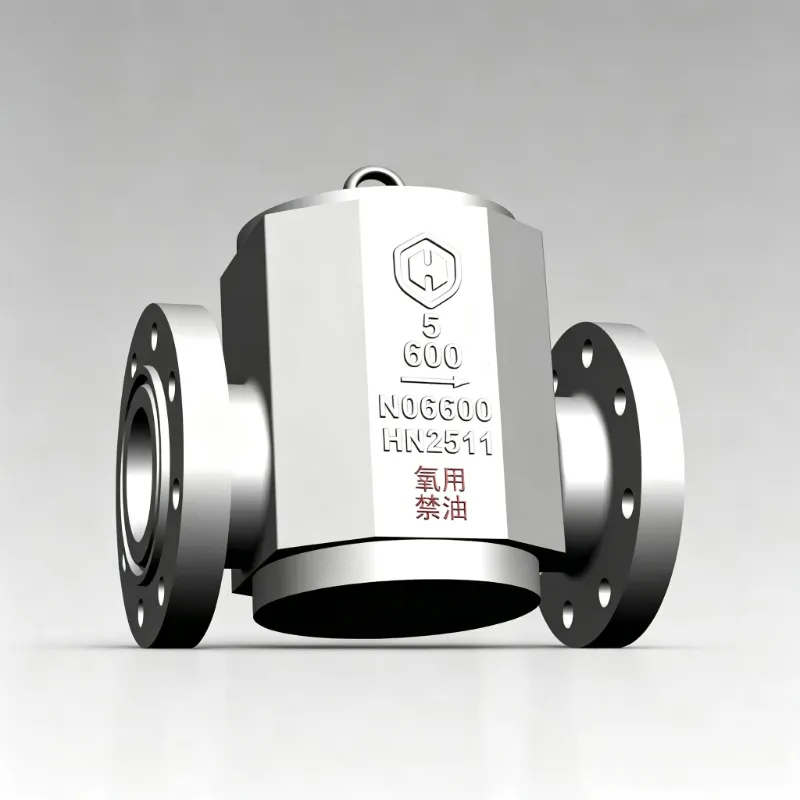

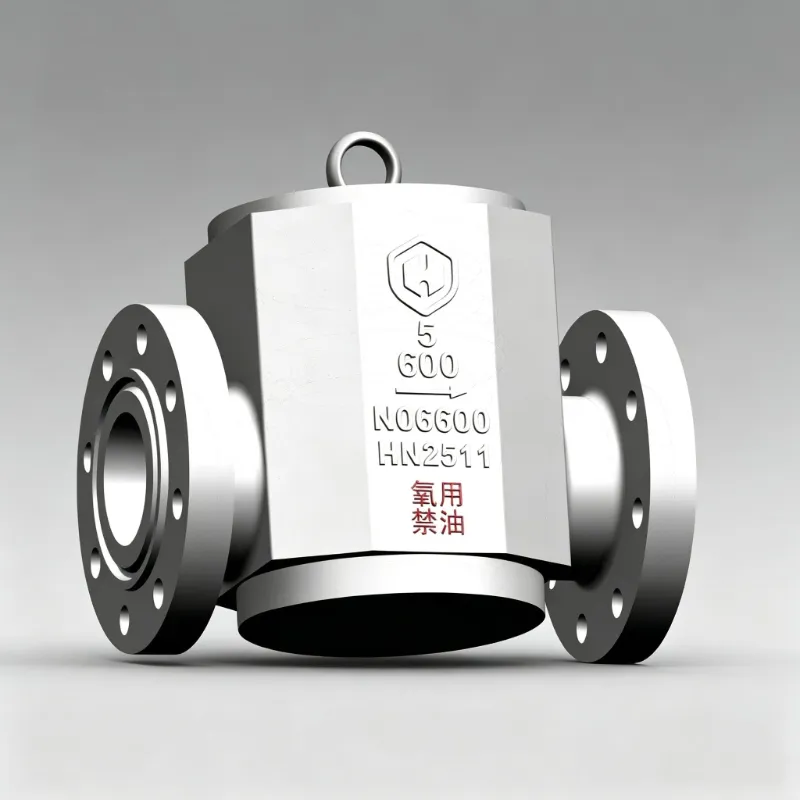

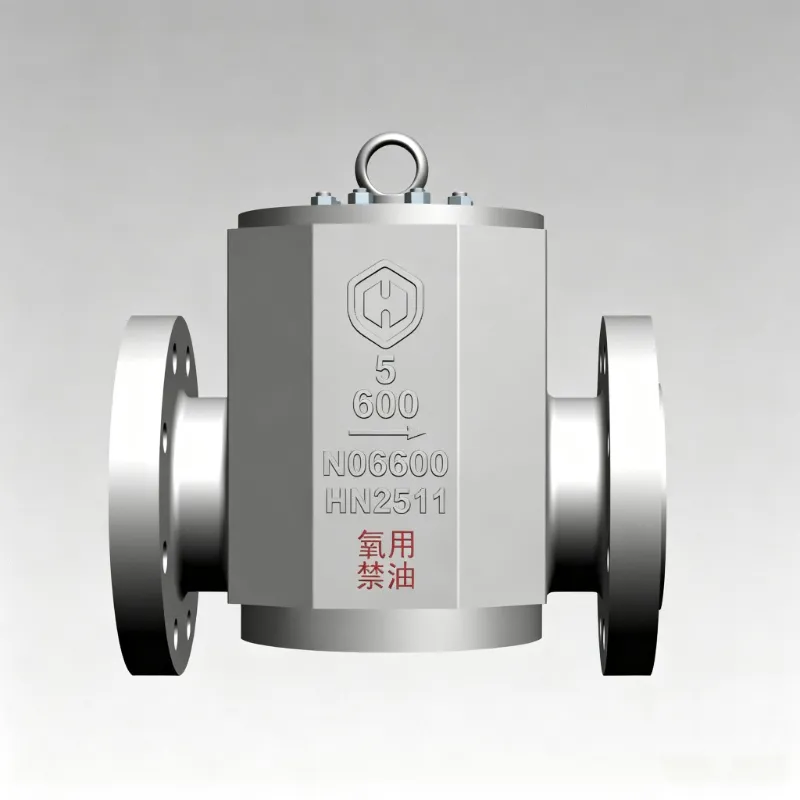

Hanno Valve valmistaa Free Forged -takaiskuventtiiliä Kiinassa vaativiin teollisiin sovelluksiin. Tämä kääntöventtiili on valmistettu Inconel 600 -materiaalista ja suunniteltu happikäyttöön. Kaikille venttiilin osille tehdään tiukka rasvanpoistokäsittely ennen toimitusta.

Kääntöventtiilin rakenne yksisuuntaiseen virtaukseen

Takaiskuventtiili on automaattinen venttiili, joka sallii nesteen virtauksen yhteen suuntaan ja estää vastavirtauksen.

Tämä vapaa taottu takaiskuventtiili käyttää keinutyyppistä kiekkoa. Kiekko liikkuu väliaineen suunnassa ja sulkeutuu vastavirtauksen tapahtuessa, mikä auttaa estämään takaisinvirtauksen putkilinjassa.

Venttiili soveltuu sovelluksiin, joissa vaaditaan vastavirtaussuojaa putkistoissa ja liitetyissä laitteissa.

Ilmainen taonta ja Inconel 600 -materiaali

Tämä venttiili on valmistettu vapaata taontatekniikkaa käyttäen. Verrattuna tavanomaiseen valurakenteeseen taontaprosessi voi tarjota paremmat mekaaniset ominaisuudet ja hienostuneen raerakenteen.

Venttiili käyttää Inconel 600 -nikkeli-kromiseosta, jota käytetään sovelluksissa, jotka vaativat korroosionkestävyyttä ja suorituskykyä korkeissa lämpötiloissa.

Toimitettujen teknisten vaatimusten mukaan materiaalille asetetaan myös kemiallisen koostumuksen, lämpökäsittelyn ja metallografisen rakenteen vaatimukset.

Suunniteltu happihuoltoon

Happihuolto pitää erityisen tärkeänä venttiilikomponenttien puhtautta.

Tätä sovellusta varten kaikki venttiilin osat läpikäyvät tiukan rasvanpoistokäsittelyn. Rasvanpoistoprosessi on tärkeä osa venttiilin valmistelua happikäyttöön.

Toimitetut tekniset vaatimukset määrittelevät myös puhtausvaatimukset venttiilille ja sen komponenteille.

Tekniset tiedot

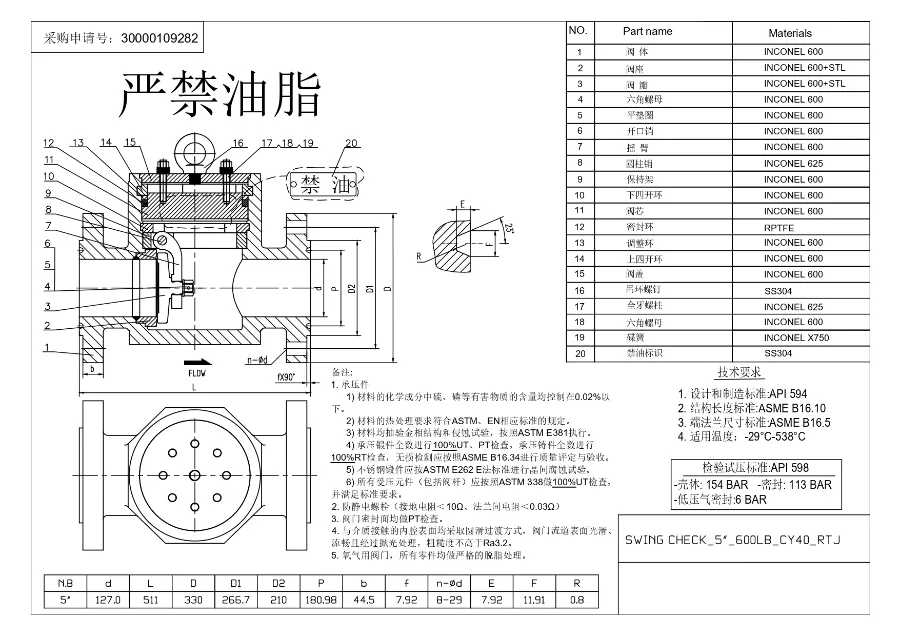

1. Materiaaliluettelo (BOM)

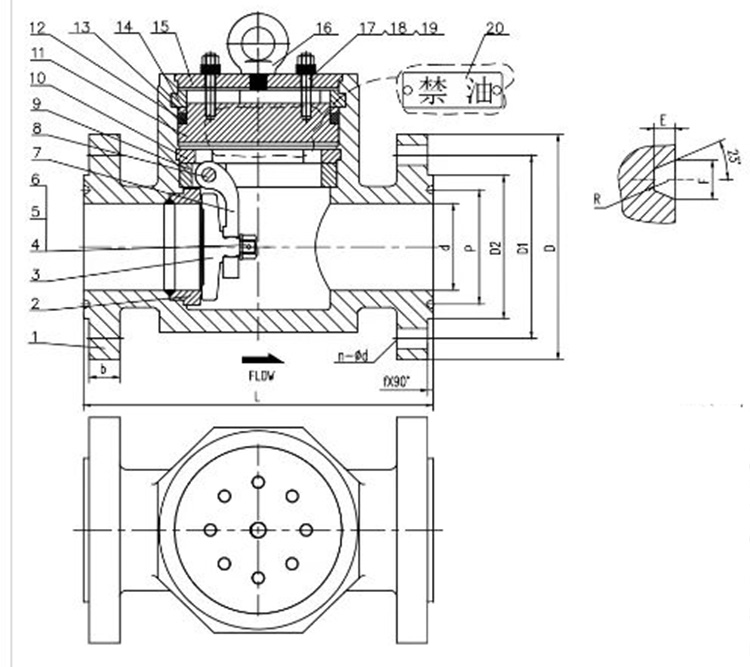

2. Mittatiedot

Sovellettavat standardit

Venttiili on suunniteltu ja testattu toimitetussa teknisessä dokumentaatiossa määriteltyjen standardien mukaisesti.

API 594

API 594 on määritelty tämän takaiskuventtiilin suunnittelustandardiksi.

API 598

API 598 on tarkoitettu venttiilien tarkastukseen ja paineen testaukseen. Mukana toimitetussa piirustuksessa on määritetty 154 baarin vaipan testipaine, 113 baarin istukan testipaine ja 6 baarin matalapainetiivistetesti.

ASME B16.5

Laipan mitat ja liitäntävaatimukset noudattavat ASME B16.5 -standardia teknisen dokumentaation mukaisesti.

ASME B16.10

Kasvotusten ulottuvuus on suunniteltu ASME B16.10:n mukaan.

Tarkastus- ja laatuvaatimukset

Hanno Valven toimittamat tekniset vaatimukset määrittelevät tarkastusvaatimukset koskien materiaalia, painetta sisältäviä osia, venttiilirungon komponentteja ja lopputestausta.

Vaatimukset sisältävät:

Määritellyn materiaalin kemiallisen koostumuksen valvonta

Lämpökäsittely sovellettavien ASTM- ja EN-vaatimusten mukaisesti

Metallografinen tarkastus ASTM E381:n mukaan

100 % UT- ja PT-tarkastus tietyille painetta sisältäville osille

100 % RT-tarkastus tietyille valuventtiilikomponenteille

Painetestaus määritettyjen API 598 -vaatimusten mukaisesti

Antistaattinen suorituskykyvaatimukset

Tiukka rasvanpoistokäsittely happihuoltoon

Antistaattista suorituskykyä varten tekniset vaatimukset määrittelevät maadoitusresistanssin alle 10 Ω ja laippa-laipparesistanssin alle 0,03 Ω.

Valmistustiedot

Teknisessä piirustuksessa on määritelty 5 tuuman venttiili, jonka nimellishalkaisija on 127 mm ja pintamitta 511 mm.

Toimitetut tekniset vaatimukset määrittelevät myös sovellettavan lämpötila-alueen -29°C - 538°C.

Nämä mitta- ja tekniset vaatimukset tarjoavat viittauksen suunnitteluun, putkistojen asennukseen ja tarkastuksiin.

Tietoja Hanno Valvesta

Hanno Valve on Zhejiang Hengnuo Valve Manufacturing Co., Ltd:n venttiilimerkki.

Hengnuolla on yli 25 vuoden kokemus venttiilien valmistuksesta, ja se sijaitsee Bihu Valve Industry Area -alueella Lishuissa, Zhejiangissa, Kiinassa. Yrityksen tuotantoalue on noin 18 000 ㎡ ja yli 150 työntekijää, mukaan lukien yli 32 vanhempi teknikko.

Yrityksen päätuotteita ovat mm.

Luistiventtiilit

Takaiskuventtiilit

Maapallon venttiilit

Voimalan venttiilit

Hengnuolla on myös oma valimo. Valimo käyttää esipinnoitettua hiekkateknologiaa valmistamaan valukappaleita yhtiön venttiilivalmistustoimintoihin.

Hanno Venttiilin valmistuskapasiteetti

Usein kysytyt kysymykset

Minkä tyyppinen takaiskuventtiili tämä on?

Tämä on keinutyyppinen takaiskuventtiili. Venttiili käyttää kääntölevyä mahdollistamaan virtauksen yhteen suuntaan ja estämään vastavirtauksen.

Mitä materiaalia tähän vapaasti taottuun takaiskuventtiiliin on käytetty?

Venttiili on valmistettu Inconel 600 -materiaalista.

Onko tämä venttiili suunniteltu happikäyttöön?

Kyllä. Toimitetut tuotetiedot määrittelevät venttiilin happihuoltoa varten, ja kaikki venttiilin osat läpikäyvät tiukan rasvanpoistokäsittelyn.

Mitkä standardit on määritelty venttiilille?

Mukana toimitetussa teknisessä dokumentaatiossa määritellään API 594, API 598, ASME B16.5 ja ASME B16.10.

Mikä on sovellettava lämpötila-alue?

Määritetty sovellettava lämpötila-alue on -29°C - 538°C.

Mikä koko on teknisessä piirustuksessa?

Mukana toimitetussa piirustuksessa näkyy 5 tuuman venttiili, jonka nimellishalkaisija on 127 mm ja pintamitta 511 mm.
