Vaihteiston luistiventtiili

Tuotteen ominaisuudet

Vaihteistoavusteinen manuaalinen käyttö

Vaihteiston päätarkoitus on vähentää suuren luistiventtiilin käyttämiseen tarvittavaa manuaalista vaivaa. Sen sijaan, että käsipyörän voima kohdistetaan suoraan venttiilin käyttömekanismiin, vaihteisto tarjoaa mekaanista etua vaihteiston kautta.

Tämä konfiguraatio on erityisen hyödyllinen, kun venttiili on suuri tai käyttömomentti on liian suuri käytännölliseen suorakäyttöön käsipyörällä.

Kiilaporttiventtiilin suunnittelu

Vaihteisto on yhdistetty kiilaventtiiliin. Portti liikkuu putkilinjan avaamiseksi tai sulkemiseksi, mikä tarjoaa peruseristystoiminnon, jota luistiventtiililtä odotetaan.

Kun venttiili on täysin auki, portti nostetaan ulos virtauskanavasta, jolloin venttiili pystyy suorittamaan täyden reiän eristystoimintonsa.

Suurikokoiset ja korkeapaineluokat

Hanno Valve tarjoaa vaihteiston luistiventtiilejä DN150 - DN1400 paineluokilla luokkaan 2500 asti.

Tämä valikoima mahdollistaa vaihteistokokoonpanon harkitsemisen suurihalkaisijaisissa teollisuusputkistojärjestelmissä, joissa vaaditaan manuaalista käyttöä.

ISO 5210 ylälaippa

Venttiili on saatavana ISO 5210 -ylälaipalla mahdollista tulevaa toimilaitteen päivitystä varten.

Jos projekti vaatii aluksi manuaalista käyttöä, mutta saattaa vaatia toimilaitteen käyttöä myöhemmin, voidaan toimilaitteen käyttöliittymä harkita venttiilin valinta- ja hankintavaiheessa.

Tekniset tiedot

Materiaali, liitäntätyyppi, paine-lämpötilaluokitus ja muut konfigurointitiedot tulee vahvistaa erityisten venttiilin eritelmien ja ostovaatimusten mukaisesti.

Tärkeimmät osat ja materiaalit

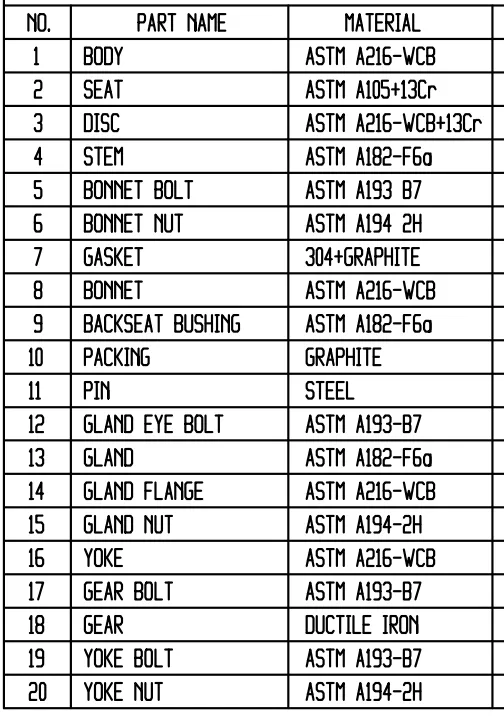

Seuraava materiaaliluettelo perustuu tämän vaihteiston luistiventtiilin saatavilla oleviin tuotetietoihin.

Materiaalikokoonpano tulee tarkistaa lopullisen venttiilin piirustuksen, teknisen eritelmän ja ostotilauksen perusteella ennen tuotantoa.

Sovellukset

Vaihteiston luistiventtiili on tarkoitettu teollisuuden putkistojärjestelmiin, joissa vaaditaan manuaalinen eristys ja venttiilin käyttömomentti tekee suorasta käsipyöräkäytöstä epäkäytännöllistä.

Putket

Halkaisijaltaan suuret putkistot voivat vaatia suuremman käyttömomentin. Vaihteisto tarjoaa mekaanisen edun manuaaliseen venttiilikäyttöön ja sopii siksi suuriin putkistojen eristyssovelluksiin.

Jalostamot

Jalostamoiden putkistojärjestelmissä käytetään eristysventtiilejä eri prosessi- ja käyttölinjoissa. Vaihteistokokoonpano voidaan valita suurille venttiileille, joissa käsikäyttö vaatii mekaanista lisäetua.

Voimalaitokset

Voimalaitoksen putkisto voi sisältää suuria venttiileitä ja korkeampia paineluokkia. Hanno Valve -vaihteiston luistiventtiilejä on saatavana luokkaan 2500 asti sovelluksiin, jotka edellyttävät vastaavaa paineluokkaa.

Vesijärjestelmät

Suurissa vesiputkissa voidaan käyttää halkaisijaltaan suuria eristysventtiilejä. Vaihteisto voi tehdä manuaalisesta käytöstä paremmin hallittavissa, kun suora käsipyöräkäyttö vaatii huomattavaa käyttömomenttia.

Standardit ja laatu

API 600

Venttiili on suunniteltu teräksisille luistiventtiileille sovellettavien API 600 -vaatimusten mukaisesti.

ASME B16.34

Venttiilin suunnittelustandardina on ASME B16.34.

API 598

Venttiilien tarkastus ja painetestaus suoritetaan API 598:n mukaisesti tuotteelle määritellyn mukaisesti.

Tarkat tarkastusasiakirjat, testausvaatimukset ja projektien lisästandardit tulee vahvistaa asiakkaan teknisen eritelmän mukaisesti.
