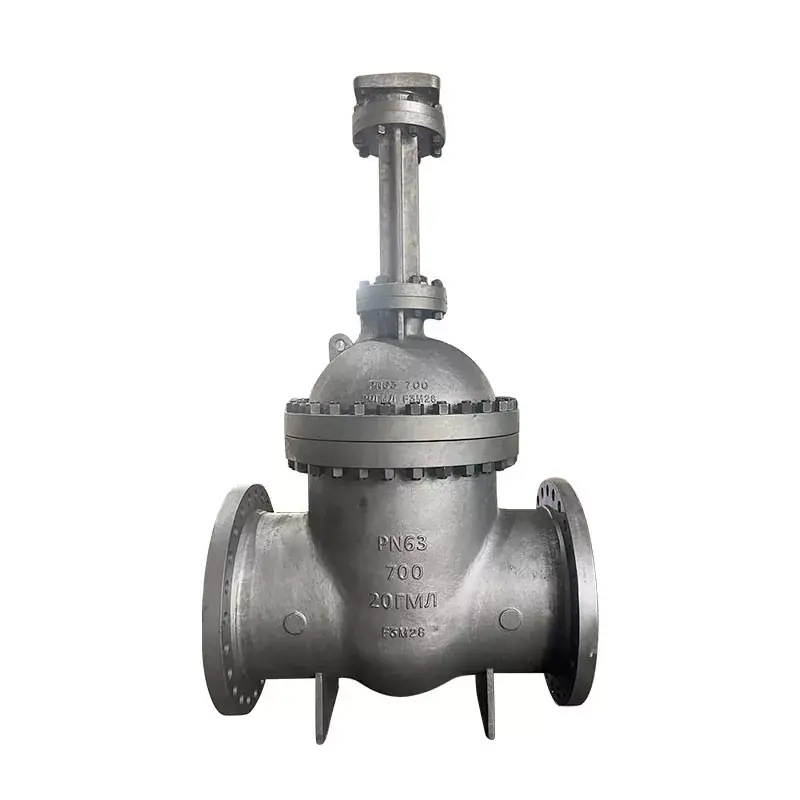

Hanno Valve Low Temperature Gate Venttiilit on valmistettu ruostumattomasta teräksestä, nikkelipohjaisesta metalliseoksesta ja muista erityisistä matalan lämpötilan kestävistä materiaaleista, jotta varmistetaan, ettei haurastumista tai murtumista tapahdu erittäin alhaisessa lämpötilassa, ja niillä on hyvä suorituskyky matalissa lämpötiloissa ja korroosionkestävyys.
Hanno Valve Low Temperature Gate Venttiilit käyttävät yleensä metallitiivisterakennetta varmistaakseen, että se voi säilyttää hyvän tiivistyskyvyn alhaisissa lämpötiloissa ja estää nesteen vuotamisen.
Matalalämpöisten luistiventtiilien päämateriaali ovat LCB, LCC, LC1, 20GL, 20GML, ruostumaton teräs jne.
Hanno Valven matalan lämpötilan luistiventtiilejä on saatavana kahdella eri venttiilikansimallilla. Ensimmäinen tyyppi on pulttityyppinen venttiilin kansi. Tämän mallin mukaan venttiilin runko ja venttiilin kansi on yhdistetty pulteilla ja muttereilla ja kääritty tiivisteillä (valmistettu 316 clip joustavasta grafiitista). Asiakkaiden erityisvaatimuksissa voidaan kytkeä myös metallirenkaita. Toinen suunnittelumuoto on hitsattu venttiilin kansi. Tämän suunnittelumuodon mukaan venttiilirunko ja venttiilin kansi on yhdistetty kierteillä ja täysin hitsattu tiiviisti. Kun asiakkailla on erityisvaatimuksia, voidaan käyttää myös hitsausliitoksia.
Paineluokitus: 1.6Mpa ~ 2.5Mpa
Tuotetiedot: DN15 ~ 300mm
Tuotteen materiaali: hiiliteräs, ruostumaton teräs, korkean lämpötilan teräs
Käytettävä lämpötila: -45oC~197oC
Käytettävät väliaineet: eteeni, propeeni, nestemäinen typpi, nestemäinen vety
Tekniset vaatimukset matalan lämpötilan luistiventtiileille:
1. Suunnittelun, valmistuksen ja hyväksynnän on oltava JB/T 7749-95:n mukaisia
2. Päämateriaalit: LCB, LF1, LF3, LC3, CF8, F304 jne
3. Rakenteellisen pituuden on oltava GB/T 12221-1989 -standardin mukainen
4. Laippaliitoksen koon tulee olla standardin JB/T 79-1994 mukainen
5. Käytettävä lämpötila: -46 - 196 °C
6. Venttiilien tarkastuksen ja testauksen on oltava JB/T 9092-1999 -standardin mukainen.
Matalalämpöisten venttiilien päämateriaalit:
1. Venttiilin runko ja venttiilin kansi: ruostumaton teräs
2. Venttiilin varsi: 1Cr18Ni9Ti
3. Portin ja venttiilin istukan tiivistepinta: hitsattu kovaseos
4. Venttiilivarren mutteri: alumiinipronssi
5. Tiiviste: Matalalämpötilainen asbesti, vahalla kyllästetty asbestikumilevy
6. Pakkaus: joustava grafiitti, polytetrafluorieteeni, PTFE-kyllästetty asbestiköysi
7. Käsipyörä: pallografiittivalurautaa tai takorautaa
EI. | Osan nimi | Materiaalit |
---|---|---|
1 | Runko | 20GML |
2 | Istuimen pinta | 13Cr |
3 | Disc | 20GML+13Cr |
4 | Varsi | 2Cr13 |
5 | Tiiviste | 304+grafiitti |
6 | Mutteri | A194-4 |
7 | Pultti | A320-L7 |
8 | Konepelti | 20GML |
9 | Tiivistyspinta | 13Cr |
10 | Pakkaus | Paisutettu grafiitti |
11 | Laipan laippa | 16 Mn |
12 | Pultti | A320-L7 |
13 | Mutteri | A194-4 |
14 | Laakerit | GCr15 |
15 | Varsi pähkinä | Messinki |
