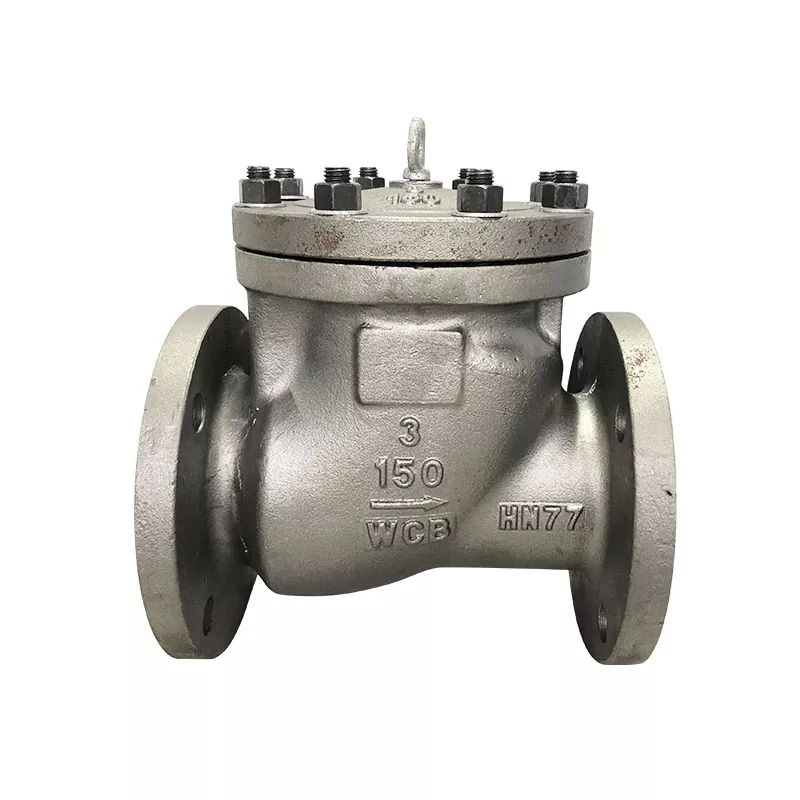

API-takaiskuventtiilit: Käytännön valinta-, asennus- ja huolto-opas
Teollisuuden aloilla, kuten öljynjalostuksessa, petrokemianteollisuudessa ja putkikuljetuksissa, takaiskuventtiileillä on keskeinen rooli väliaineen takaisinvirtauksen estämisessä ja kriittisten laitteiden, kuten pumppujen ja kompressorien, suojaamisessa. Saatavilla olevien standardien joukossa API (American Petroleum Institute) -standardijärjestelmä edustaa yhtä laajimmin käytetyistä teknisistä eritelmistä maailmanlaajuisesti. Tämä artikkeli tarjoaa käytännön oppaan, joka kattaa ytimenAPI takaiskuventtiilistandardit, keskeiset valintakriteerit, asennuksen parhaat käytännöt ja testausvaatimukset.
Ydinstandardit: API 594 vs. API 6D
Yleinen sekaannuskohta on API 594:n ja API 6D:n välinen ero. Ne koskevat täysin erilaisia sovellusskenaarioita.
API 594 kattaa prosessiputkistoissa käytettävät kiekot ja korvaketyyppiset takaiskuventtiilit, joita käytetään pääasiassa jalostamoissa, kemiantehtaissa ja offshore-laitoksissa. Se koskee kaksoislevy-, yksilevy- ja kallistuslevymalleja, joiden koot vaihtelevat NPS 2:sta NPS 48:aan ja paineluokissa Class 150 - 2500.
API 6D puolestaan on standardi putkiventtiileille, joita käytetään pitkän matkan siirtojärjestelmissä, jotka kuljettavat raakaöljyä, maakaasua ja jalostettuja tuotteita. Se sisältää kääntö-, mäntätyyppisiä ja kaksilevyisiä takaiskuventtiilejä, joiden koko on NPS 60 tai suurempi, ja se asettaa tiukemmat testausvaatimukset.
Valintaohje: Jos projektiisi liittyy tehtaan sisäisiä putkistoja jalostamon tai kemian kompleksin sisällä, katso API 594. Jos kyseessä on siirtolinjoja, jotka yhdistävät asemia, API 6D -standardi on pakollinen.
Vohveli vs. Lug-Type: Kuinka valita
Tämä on yksi yleisimmistä päätöksistä API 594 -takaiskuventtiilien valinnassa. Molemmilla tyypeillä on samat sisäiset mekanismit; ero on vain rungon kokoonpanossa ja kiinnitystavassa.
| Ominaisuus | Vohvelin tyyppi | Kannen tyyppi |
|---|---|---|
| Asennus | Kiinnitetty kahden laipan väliin läpimenevillä pulteilla | Kierrekorvakkeet mahdollistavat itsenäisen pultauksen jokaiseen laippaan |
| Umpikujapalvelu | Ei sovellu (ei kestä painetta, kun toinen puoli on peitetty) | Sopiva (voidaan pultata ylävirran laippaan itsenäisesti) |
| Yksipuolinen huolto | Ei mahdollista (venttiili siirtyy, kun pultit löysätään) | Mahdollinen (alavirtaputket voidaan poistaa häiritsemättä venttiiliä) |
| Maksaa | Alentaa | Noin 10-15 % korkeampi |
| Paino | Kevyempi | Hieman raskaampi |
Keskeinen päätöskohta: Jos putken päässä on tulevia laajennussuunnitelmia tai jos loppupään laitteet vaativat huoltoa ilman järjestelmän sammuttamista, korvaketyyppi on ainoa järkevä valinta. Rutiininomaisessa reitityksessä ilman tällaisia vaatimuksia kiekkotyyppi tarjoaa paremman taloudellisuuden.
Kriittiset tekniset parametrit valinnassa
Paineluokka ja materiaali
Valitse sopiva paineluokka (luokka 150/300/600 jne.) järjestelmän suurimman käyttöpaineen ja lämpötilan perusteella. Runkomateriaalien osalta A216 WCB (hiiliteräs) on yleinen valinta öljy- ja kaasupalveluihin, kun taas syövyttäviä materiaaleja varten tarvitaan A351 CF8M (ruostumaton teräs) tai duplex ruostumaton teräs.
Virtausnopeus ja kriittinen nopeus
Takaiskuventtiili vaatii riittävästi nesteen kineettistä energiaa avatakseen kiekon kokonaan. Jos virtausnopeus laskee alle kriittisen nopeuden, levy ei pääse täysin auki-asentoonsa. Se toimii sitten osittain avoimessa tilassa, mikä mitätöi painehäviölaskelmat ja voi aiheuttaa levyn tärinää – nopeaa värähtelyä, joka vahingoittaa istuinta.
Tarkista valinnan aikana aina valmistajan Cv-arvot ja kriittiset nopeustiedot varmistaaksesi, että kiekko avautuu täysin normaalilla vähimmäisvirtausnopeudella.
Vesivasaran suojaus
Kun pumppu sammuu, takaiskuventtiili pysäyttää yhtäkkiä putkilinjassa palaavan vesipatsaan, jolloin syntyy paineiskuaalto, joka tunnetaan nimellä vesivasara. Jousiavusteiset nopeasti sulkeutuvat takaiskuventtiilit voivat tehokkaasti vähentää tätä vaikutusta saattamalla sulkemisen valmiiksi ennen kuin vastavirtausnopeus kehittyy täysin.
Asennus parhaat käytännöt
-
Virtaussuunta: Venttiilin runkoon merkityn nuolen on oltava linjassa putkilinjan virtaussuunnan kanssa.
-
Asennussuunta: Kaksilevyisiä API 594 takaiskuventtiilejä suositellaan tyypillisesti vaakasuoraan asennukseen tai pystysuoraan ylöspäin suuntautuvaan virtaukseen. Pystysuoraa alaspäin suuntautuvaa asennusta tulee välttää, koska tämä suuntaus lisää levyn omaa painoa jousikuormitukseen, mikä kiihdyttää kulumista.
-
Kiekkoventtiilit: Käytä koko pintaa peittäviä laippatiivisteitä asennuksen aikana ja kiristä pultit valmistajan ilmoittaman vääntömomentin ja arvojen mukaisesti. Liiallinen kiristys voi vääntää venttiilin rungon ja aiheuttaa levyn juuttumisen.
-
Putken tuki: Asenna erilliset putkituet venttiilin lähelle, jotta putkilinjan paino ei nouse suoraan venttiilin runkoon, mikä voi aiheuttaa vääristymiä.
Tehdastestausstandardit (API 598)
API-takaiskuventtiileille on tehtävä tarkastus ja painetestit API 598:n mukaisesti ennen lähettämistä. Kolme päätestiä ovat:
| Testityyppi | Testiväline | Paine | Tarkoitus |
|---|---|---|---|
| Shell Test | Vesi tai syövyttämätön neste | 1,5 × CWP | Tarkistaa painetta sisältävien osien eheyden (runko ja konepelti) |
| Korkeapaineinen istuintesti | Vesi tai syövyttämätön neste | 1,1 × CWP | Tarkistaa istuimen tiivistyksen käyttöpaineessa |
| Matalapaineinen istuintesti | Ilmaa tai kaasua | 0,4–0,7 baaria (6–10 psi) | Tarkistaa istuimen tiiviyden matalapaineisissa olosuhteissa |
Hyväksytyt vuotomäärät vaihtelevat luokituksen mukaan. Metallitiivisteiset takaiskuventtiilit noudattavat määrää B, joka sallii määritellyn sallitun vuodon; pehmeä-istukkaiset venttiilit eivät vaadi näkyvää vuotoa.
Huolto-ohjeet
Rutiinihuollon tulee keskittyä seuraaviin alueisiin:
-
Säännöllinen tarkastus: Tarkista venttiilin rungossa ulkoinen korroosio ja laippaliitännät vuotojen varalta.
-
Akustinen valvonta: Käytön aikana jatkuvat napsauttavat tai vasaroivat äänet (puhina) viittaavat riittämättömään virtausnopeuteen tai mahdollisiin kokoongelmiin.
-
Roskien poisto: Hitsauskuona, ruoste ja muut linjassa olevat roskat voivat tarttua istuinalueelle aiheuttaen sisäisiä vuotoja. Säännöllinen purkaminen ja puhdistus voi olla tarpeen.
-
Jousitarkastus: Jos levy sulkeutuu viivästyneenä tai ei sulkeudu kokonaan, jousi on voinut väsyä ja vaihtamista suositellaan.
Oikea valinta ja käyttöAPI takaiskuventtiilitpyörii viiden avainkohdan ympärillä: sovelluksesi ymmärtäminen (API 594 vs. API 6D), oikean kiinnitystavan valinta (kiekko vs. korvake), virtausnopeuden tarkistaminen täydellisen avautumisen varmistamiseksi, tiukkojen testauskäytäntöjen noudattaminen ja säännöllinen huolto. Tämän systemaattisen lähestymistavan noudattaminen varmistaa pitkän aikavälin luotettavan suorituskyvyn vaativimmissakin teollisuusolosuhteissa.
