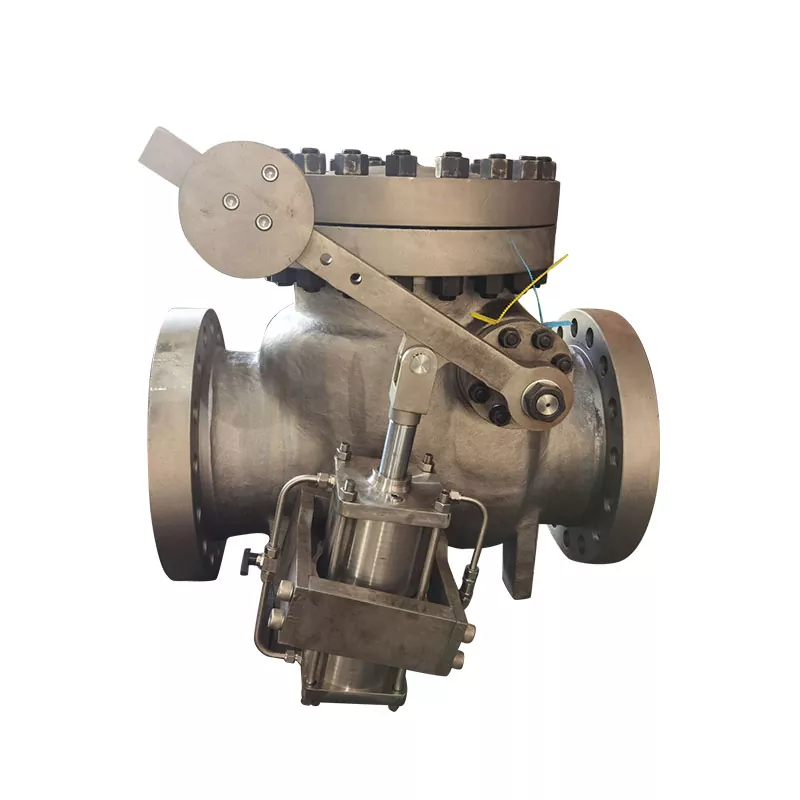

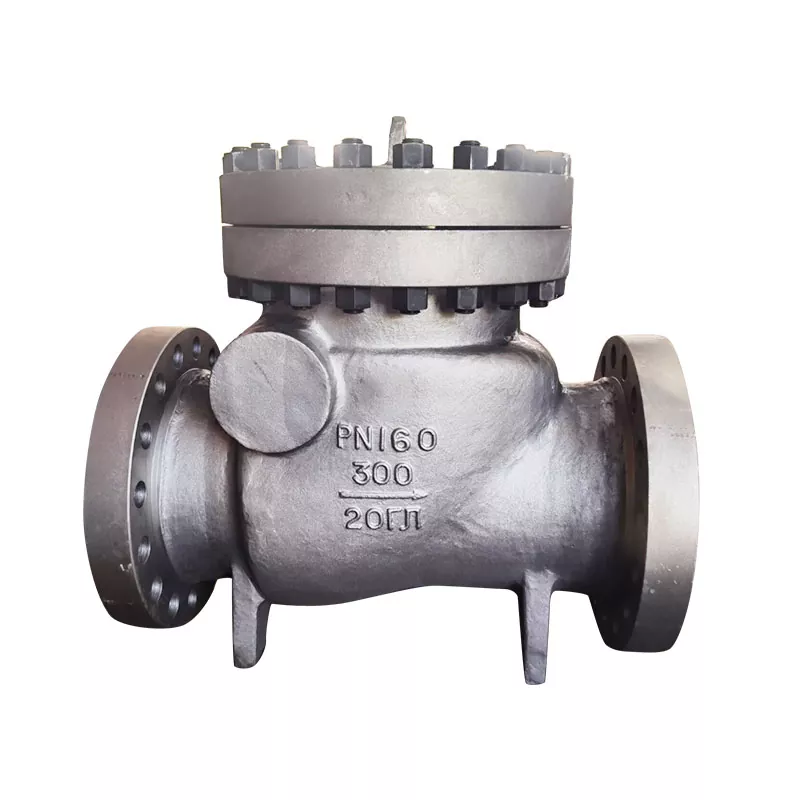

Hanno -venttiilin edistyneiden korkeapaineiden lähtöventtiilit ovat saatavana monissa rakennemuodoissa, kuten keinuvan korkeapaineventtiilit ja nostavat korkeapaine -takakortin. Käännä korkeapaine -lähtöventtiilit saavat levyn kiertämään vapaasti saranamekanismin läpi, ja nesteenkestävyys on pieni; Nosta korkeapaineventtiilit läpillä, jotka liikkuvat akselia pitkin, soveltuvat käytettäväksi, missä vaaditaan suurempi tiivistys.
Hanno -venttiilin edistyneen korkeapaineventtiilien päätehtävänä on estää väliainetta takaisinvirtausta putkilinjassa, pumpun ja käyttömoottorin ja muiden laitteiden suojaamiseksi vaurioilta.
Korkean paineen takaiskuventtiilit on yleensä kytketty laipan, takapuolen hitsauksella jne., Jotka on helppo asentaa ja ylläpitää.
Taustaventtiili on venttiili, joka aukeaa tai sulkeutuu väliaineen virtauksen ja voiman kautta sen avaus- ja sulkemiskomponenttien kautta väliaineen takavirran estämiseksi. Taustaventtiilit kuuluvat automaattisten venttiilien luokkaan ja niitä käytetään pääasiassa putkistoissa, joissa väliaine virtaa yhteen suuntaan. Ne antavat väliaineen virtata vain yhteen suuntaan onnettomuuksien estämiseksi.
Taustaventtiilit voidaan jakaa kolmeen tyyppiin niiden rakenteen perusteella: nostoventtiilit, kääntöventtiilit ja perhonen takaiskuventtiilit. Nostoventtiilit voidaan jakaa kahteen tyyppiin: pystysuoraan ja vaakasuoraan. Swing -takaiskuventtiilit on jaettu kolmeen tyyppiin: yksi levy, kaksinkertainen levy ja monilevy. Butterfly -vastaventtiilit ovat suoraan läpi, ja yllä olevat takakortin tyypit voidaan jakaa kolmeen liitäntämuotoon: kierteitetty liitäntä, laippayhteys ja hitsaus.
14 | Tasapainottaja | 16Mn |
---|---|---|
13 | Iskunvaimennin | SS304 |
12 | Koukiruuvi | Hiiliteräs |
11 | Pultti | ASTM A320 L7 |
10 | Mutteri | ASTM A194 7 |
9 | Kansi | 20GL |
8 | Tiiviste | SS304+Joustava grafiitti |
7 | Saranasappi | 13Cr |
6 | Levyn mutteri | SS304 |
5 | Levyn pesukone | SS304 |
4 | Sarana | 20GL |
3 | Levy | 20gl+13cr |
2 | tiivistymispinta | 13Cr |
1 | Elimistö | 20GL |
EI. | Osien nimi | Materiaali |
