Mikä on kääntöventtiilin rakenne ja periaate?

2025-01-14

I. Venttiilirakenne

1. venttiilin runko: se on pääosatakaventtiili, yleensä virtaviivaisella suunnittelulla nesteenkestävyyden vähentämiseksi.

2. Venttiilin kansi: Se kattaa venttiilin rungon yläosan ja sitä käytetään venttiilin sisällä olevien osien kiinnittämiseen ja suojaamiseen.

3. Venttiililevy: Se on lähtöventtiilin avainkomponentti, yleensä levyn muodossa, ja pyörii PIN: n ympärillä venttiilin istuinkanavan ulkopuolella.

4. Rocker: Kutsutaan myös keinuvarsi, se on kytketty venttiililevyyn ja sitä käytetään venttiililevyn pyörimiseen.

5. Tiivistysrengas: Se sijaitsee venttiililevyn ja venttiilin istuimen välissä tiivistyksen varmistamiseksi, kun venttiili on suljettu.

6. Apujousen tai raskaan vasararakenne: Sitä käytetään venttiilin tiivistymiskyvyn parantamiseen, etenkin matalapaine -olosuhteissa.

Venttiililevyjen lukumäärän mukaanKäännä takaiskuventtiilitVoidaan jakaa yksiselmätyyppiin, kaksoislevytyyppiin ja monilevytyyppiin. Yhden levytyyppi soveltuu keskipitkän kaliiperin kääntöventtiileihin, kaksoislevytyyppi sopii suurempiin halkaisijoille ja monilevytyyppi sopii suurikokoisiin takaiskuventtiileihin hydraulisokin vähentämiseksi.

II. Venttiilin toimintaperiaate

Swing -takaiskuventtiilin toimintaperiaate perustuu nestepaineeseen ja venttiililevyn tautavaan painoon:

1. Suljettu tila: Kun neste ei virtaa putkijärjestelmään, venttiililevy sopii tiukasti venttiilin istuinta vasten, muodostaen suljetun tilan nesteen kulkemisen estämiseksi.

2. Avoin tila: Kun neste virtaa venttiiliin, nestepaine vaikuttaa venttiililevyyn, aiheuttaen sen pyörivän tapinan ympäri ja avaa venttiili. Samalla venttiililevy pysyy auki nesteen vaikutuksen vuoksi, jolloin neste virtaaa normaalisti.

3. Suljettu tila (takaisinvirta): Kun neste pysähtyy virtaavan tai virtaa vastakkaiseen suuntaan, venttiililevy pyörii tapinan ympärillä kuolleiden tai jousivoiman vaikutuksen alla ja sulje venttiili estäen siten nesteen virtaavan takaisin.

VenttiililevyKäännä tarkistusventtiilion kytketty rokkariin ja voi pyöriä nastan ympäri tietyssä kulmassa. Kun putkilinjaneste virtaa sisään määritettyyn suuntaan, venttiililevyn tulopaine on suurempi kuin poistopaine. Tällä hetkellä venttiililevy työnnetään pois venttiilin istuimesta ja pyörii tapin ympäri tiettyyn asentoon, ja venttiili on avoimessa tilassa. Kun neste virtaa oikealta vasemmalle, toisin sanoen, kääntövirtaus, venttiililevyn oikealla puolella oleva paine on korkeampi kuin vasemman puolen paine. Paineeron tuottama voima molemmin puolin puristaa venttiililevyn venttiilin istuinta vasten, ja neste ei voi kulkea läpi, joten väliaine ei voi virtata takaisin; ja mitä suurempi nestepaine, sitä tiukempi tiivistimen pinta puristetaan ja sitä parempi tiivistysvaikutus.

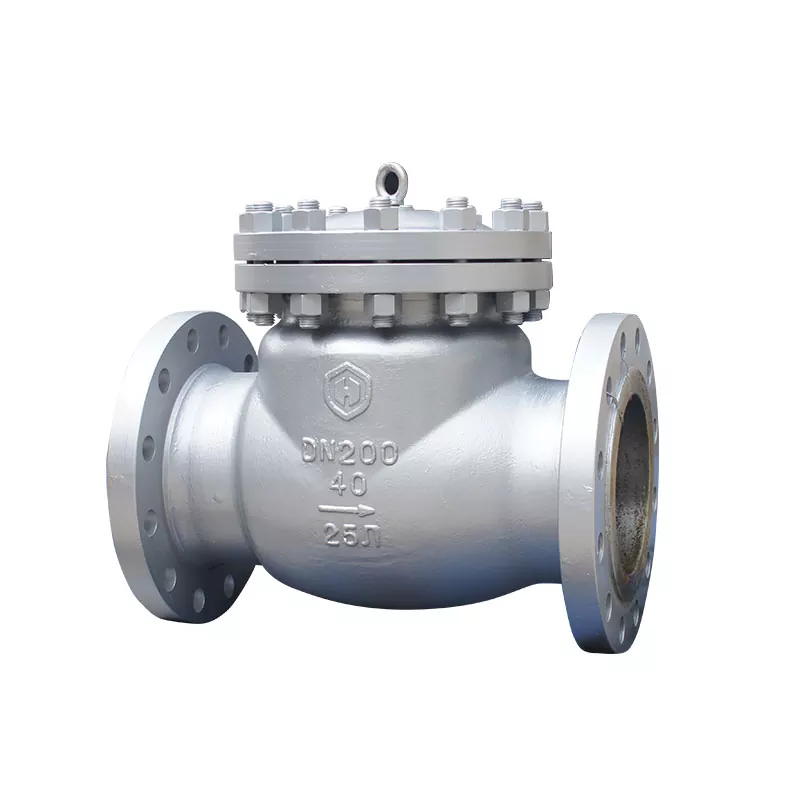

Swing Check Valves
