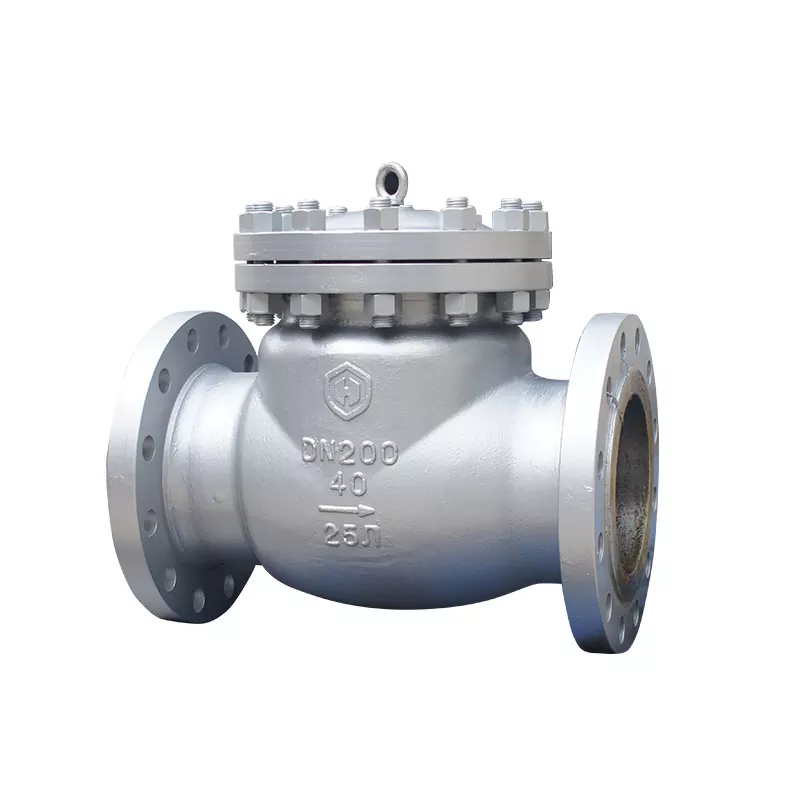

Kääntöventtiilit

Hanno Valve valmistaa kääntötakaventtiilejä DN50 - DN1200, PN10 - PN250, WCB, LCB, LCC, WC6, C5, CF8, CF8M, 4A, 5A, 6A, 904L jne. Hanno Valven kääntötakaventtiilit ovat API, GB, GOST, DIN jne. standardien mukaan.

Lähetä kysely

Tuotteen Kuvaus

Takaiskuventtiilien esittely:

Hanno Valve Swing -takaiskuventtiileissä on sisäinen keinuvarren pyörivä avausrakenne. Kaikki venttiilin avaus- ja sulkemisosat on asennettu venttiilirungon sisään, eivätkä ne tunkeudu venttiilin runkoon. Keskilaipassa käytettyä tiivistetiivistettä ja tiivisterengasta lukuun ottamatta ei ole ulkoista vuotokohtaa kokonaisuudessaan. Swing-takausventtiilien keinuputken ja venttiilin vapautusliitos on pallomainen, mikä antaa venttiilille tietyn vapauden 360 asteen alueella ja sopivan mikroasennon kompensoinnin. Soveltuu puhtaille materiaaleille, ei sovellu väliaineille, jotka sisältävät kiinteitä hiukkasia ja korkean viskositeetin. Voidaan käyttää erilaisille väliaineille, kuten vesi, höyry, öljy, typpihappo, etikkahappo, voimakkaat hapettavat väliaineet ja urea. Käytetään pääasiassa öljy-, kemian-, lääke-, lannoite-, sähkö- ja muiden teollisuudenalojen putkistoissa.

Swing-takaiskuventtiilien pääominaisuudet ovat hyvä tiivistyskyky, yksinkertainen rakenne, pieni tilavuus, kevyt paino, alhainen nesteenkestävyys, sopii kaikenlaisiin putkijärjestelmän työolosuhteisiin. Kääntöventtiilit riippuvat väliaineen paineesta avautua ja sulkeutua, kun väliaine virtaa eteenpäin, neste nostaa venttiililevyä, väliaine virtaa läpi; Kun väliaine virtaa takaisin, venttiililevy putoaa oman painovoimansa ja nesteen käänteisen työntövoiman vaikutuksesta ja sulkee venttiiliportin estääkseen väliaineen takaisinvirtauksen.

Tuoteparametrit

DN	L	D	D1	D2	f	b	nyökkäys	H	T
50	230	160	125	87	4	20	4-18	135	8
65	290	180	145	109	4	22	8-18	145	9
80	310	195	160	120	4	22	8-18	170	10
100	350	230	190	149	4	24	8-22	190	12
125	400	270	220	175	4	28	8-26	220	14
150	480	300	250	203	4	30	8-26	250	14
200	550	375	320	259	4	38	12-30	320	16
250	650	445	385	312	4	42	12-33	365	16
300	750	510	450	363	5	46	16-33	410	17
350	850	570	510	421	5	52	16-33	450	21
400	950	655	585	473	5	58	16-39	485	21
450	1050	680	610	523	5	60	20-39	550	22
500	1150	755	670	575	5	62	20-45	580	22
600	1350	890	795	677	6	63	20-52	650	22
700	1450	995	900	777	6	68	24-52	690	27
800	1850	1135	1030	877	6	76	24-56	755	27

Materiaalit

Swing Check Valves

EI.	Osan nimi	Materiaalit
1	Runko	25L
2	Istuimen pinta	13Cr
3	Disc	25L+13Cr
4	Levymutteri	A194-8
5	Sarana	25L
6	Huono Pin	13Cr
7	Mutteri	A194-2H
8	Pultti	A193-B7
9	Konepelti	25L
10	Tiiviste	304+grafiitti
11	Tukea	25L
12	Pultti	A194-B8
13	Silmäpultti	A193-B7
