API-porttiventtiilin valuopas: Mitä sinun tulee tietää venttiilirungon valusta ennen tuotantoa

Kun ihmiset puhuvat luistiventtiileistä, he yleensä keskittyvät näkyviin osiin - käsipyörään, karaan, porttiin tai tiivisterakenteeseen. Luistiventtiilin suorituskyvyn määrää kuitenkin usein komponentti, jota käyttäjät näkevät harvoin: venttiilin runko.

Venttiilin runko on venttiilin painetta sisältävä vaippa. Se liitetään putkistoon, tukee sisäisiä komponentteja ja kestää paineen ja lämpötilan muutoksia käytön aikana.

Teollisissa sovelluksissa, kuten öljyssä ja kaasussa, voimalaitoksissa, kemiallisissa prosesseissa ja putkistojärjestelmissä, pienestä ongelmasta venttiilivalussa voi tulla vakava ongelma vuosien käytön jälkeen.

Tästä syystäAPI Gate Valve Castingei ole vain metallin muovausprosessi. Se on materiaalitieteen, valutekniikan, lämpökäsittelyn, koneistuksen ja laaduntarkastuksen yhdistelmä.

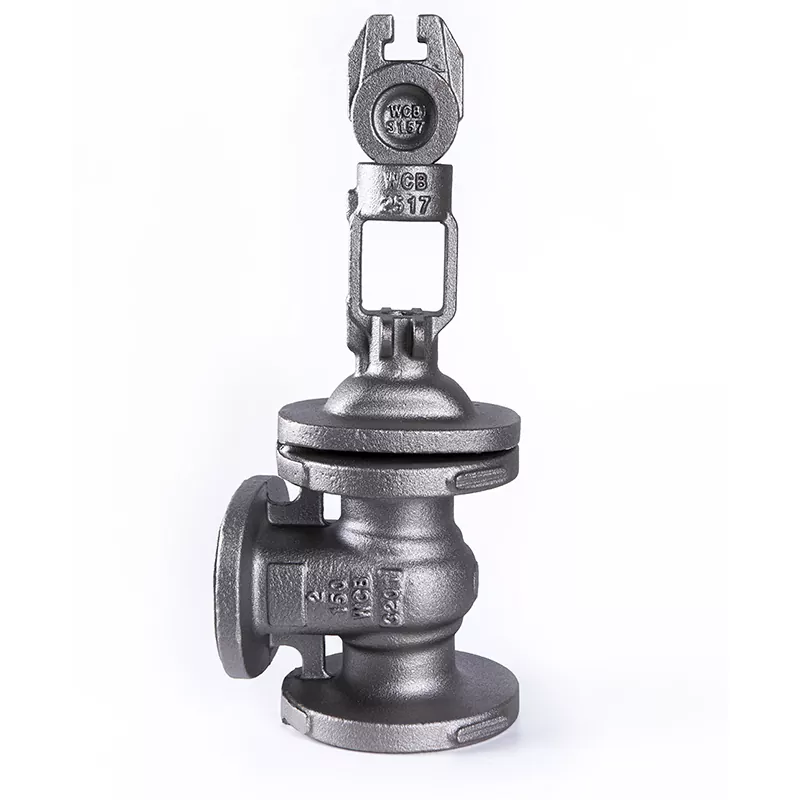

Miksi luistiventtiilin rungot valmistetaan yleensä valamalla?

Luistiventtiilin runko näyttää yksinkertaiselta kotelolta, mutta sen sisäinen rakenne on itse asiassa melko monimutkainen.

Venttiilin rungon sisällä on:

Virtauskanavat;

Portin liikealueet;

Painetta kantavat seinät;

Laippa liitos osat;

Tiivistyspinnat.

Tällaisen rakenteen valmistaminen kiinteästä metallikappaleesta vaatisi laajaa työstöä, mikä lisää materiaalihukkaa ja valmistusaikaa.

Valun avulla valmistajat voivat ensin luoda lähes lopullisen venttiilirungon muodon ja käyttää sitten työstöprosesseja kriittisten alueiden viimeistelyyn.

Tällä valmistusmenetelmällä on useita etuja:

Sopii monimutkaisille geometrioille;

Parempi materiaalin käyttö;

Tehokkaampi suurten venttiilien tuotantoon;

Suurikokoisten venttiilirunkojen valmistus helpottuu.

Yksinkertainen tapa ymmärtää se:

Valu luo rakenteen, kun taas koneistus luo tarkkuuden.

Molemmat prosessit ovat tärkeitä.

Venttiilin rungon valun takana olevat piilotetut haasteet

Monet ihmiset ajattelevat, että jos valukappale näyttää ulkopuolelta sileältä, se on hyvä valu.

Todellisuudessa jotkut tärkeimmistä laatutekijöistä ovat piilossa metallin sisällä.

Sisäiset viat: Ongelma, jota et näe

Valun aikana sula metalli muuttuu nestemäisestä kiinteäksi. Jos tätä prosessia ei valvota kunnolla, sisäisiä vikoja saattaa ilmetä.

Yleisiä suoratoistoongelmia ovat:

Huokoisuus

Huokoisuus viittaa pieniin reikiin tai ilmataskuihin metallin sisällä.

Vaikka valukappale voi näyttää ulkoisesti normaalilta, sisäiset huokoset voivat pienentää:

Mekaaninen lujuus;

paineenkestävyys;

Pitkäaikainen luotettavuus.

Painetta sisältävien komponenttien, kuten venttiilirunkojen, huokoisuuden hallinta on erittäin tärkeää.

Kutistumisontelot

Metalli supistuu luonnollisesti jäähtyessään.

Jos syöttöjärjestelmää ei ole suunniteltu oikein, valun sisälle voi muodostua tyhjiä tiloja.

Nämä viat voivat vaikuttaa venttiilirungon kykyyn kestää käyttöpainetta.

Ei-metalliset sulkeumat

Metallirakenteen sisään jääneet vieraat materiaalit voivat vaikuttaa mekaanisiin ominaisuuksiin.

Tästä syystä ammattimainen valutuotanto edellyttää sulatus-, kaato- ja puhdistusprosessien tiukkaa valvontaa.

Yleiset valumenetelmät

Erilaiset venttiilimallit ja -sovellukset voivat vaatia erilaisia ​​valumenetelmiä.

Hiekkavalu

Hiekkavalu on yksi laajimmin käytetyistä menetelmistä teollisuusventtiilirungoissa.

Edut:

Sopii suurille venttiileille;

Joustavat suunnitteluvaihtoehdot;

Kustannustehokas moniin teollisiin sovelluksiin.

Sitä käytetään yleisesti:

Öljyputkien venttiilit;

Suuret teollisuusventtiilit;

Voimalaitosten laitteet.

Investointi Casting

Investointivalu tarjoaa paremman mittatarkkuuden verrattuna perinteiseen hiekkavaluun.

Se sopii:

Pienemmät venttiilikomponentit;

Monimutkaiset muodot;

Parempaa pintakäsittelyä vaativat sovellukset.

Kadonnut vaahtovalu

Kadonnut vaahtovalu käyttää vaahtomuovikuviota, joka katoaa valuprosessin aikana.

Tämä menetelmä voi auttaa luomaan monimutkaisia ​​sisäisiä rakenteita ja vähentämään koneistusvaatimuksia.

Sopiva valumenetelmä riippuu venttiilin koosta, materiaalista, määrästä ja suorituskykyvaatimuksista.

Miksi materiaalin valinnalla on väliä API Gate Valve Castingissa

Venttiilin runko ei toimi samassa ympäristössä kaikkialla.

Vesijärjestelmässä ja öljyputkessa käytettävä venttiili voivat vaatia täysin erilaisia ​​materiaaleja.

Yleisiä materiaaleja ovat:

Materiaalin valinnassa on otettava huomioon:

Työlämpötila;

Paineluokitus;

Nesteen ominaisuudet;

Korroosioolosuhteet;

Käyttöikävaatimukset.

Väärän materiaalin valinta voi aiheuttaa ongelmia, vaikka itse valuprosessi olisi erinomainen.

Mitä API-standardi tarkoittaa luistiventtiilien valussa?

Teollisuuden venttiileille API-standardit tarjoavat suunnitteluun, valmistukseen ja testaukseen liittyviä ohjeita.

Luistiventtiileihin liittyviä yhteisiä standardeja ovat:

API 600

Liittyy usein öljy- ja teollisuussovelluksissa käytettyihin teräsluistiventtiileihin.

Se kattaa venttiilien suunnitteluun, materiaaleihin, mittoihin ja testaukseen liittyvät vaatimukset.

API 6D

Käytetään yleisesti putkistojen venttiileissä, erityisesti öljyn ja kaasun kuljetusjärjestelmissä.

Nämä standardit auttavat valmistajia ja ostajia säilyttämään johdonmukaiset odotukset venttiilien suorituskyvystä.

Standardin täyttäminen ei kuitenkaan tarkoita vain sertifikaatin tulostamista. Koko valmistusprosessi raaka-aineiden valvonnasta lopputarkastukseen on hallittava oikein.

Kuinka valmistajat valvovat API-luukkuventtiilien valulaatua

Luotettava venttiilivalu vaatii useita laadunvalvontavaiheita.

Kemiallisen koostumuksen testaus

Ennen tuotantoa metallin koostumus on tarkastettava sen varmistamiseksi, että materiaali täyttää vaatimukset.

Eri metalliseoselementit vaikuttavat:

Vahvuus;

Korroosionkestävyys;

Lämpötilan suorituskyky.

Lämpökäsittely

Lämpökäsittely auttaa parantamaan valun sisäistä rakennetta.

Se voi vaikuttaa:

Kovuus;

sitkeys;

Mekaaniset ominaisuudet.

Tuhoamaton testaus (NDT)

Joitakin vikoja ei voida havaita silmämääräisellä tarkastuksella.

Yleisiä tarkastusmenetelmiä ovat:

Ultraääni testaus;

Magneettisten hiukkasten testaus;

Nesteen tunkeutumisen testaus;

Radiografinen testaus.

Nämä menetelmät auttavat tunnistamaan sisäiset tai pintavirheet.

Mittatarkastus

Koneistuksen jälkeen kriittiset mitat on tarkistettava.

Tämä varmistaa asianmukaisen asennuksen seuraavien kanssa:

Portit;

Varret;

Laipat;

Putkijohdon liitännät.

Yleinen väärinkäsitys

Monet ostajat vertailevat venttiilirunkoja pääasiassa ulkonäön ja hinnan perusteella.

Kuitenkin kahdella valukappaleella, jotka näyttävät samanlaisilta, voi olla hyvin erilainen sisäinen laatu.

Ero voi johtua seuraavista:

Raaka-aineiden valvonta;

Kokemus valimosta;

Valuprosessin hallinta;

Lämpökäsittely;

Tarkastusmenetelmät.

Painelaitteissa metallin sisällä piilevä laatu on usein tärkeämpää kuin pinnan ulkonäkö.

Usein kysytyt kysymykset

Mikä on API Gate Valve Casting?

API Gate Valve Castingviittaa valuprosessiin, jota käytetään luistiventtiilikomponenttien, erityisesti venttiilin rungon, valmistukseen teollisten venttiilivaatimusten ja sovellettavien API-standardien mukaisesti.

Miksi luistiventtiilin rungot valmistetaan yleisesti valamalla?

Koska venttiilirungot ovat yleensä monimutkaiset rakenteet. Valamalla voidaan luoda näitä muotoja tehokkaasti ja samalla vähentää materiaalihukkaa ja työstöaikaa.

Mitä materiaaleja käytetään yleisesti API-luukkuventtiilien valuissa?

Yleisiä materiaaleja ovat hiiliteräs, ruostumaton teräs, seosteräs ja duplex ruostumaton teräs. Valinta riippuu työolosuhteista.

Miten valuvirheet voivat vaikuttaa venttiilin suorituskykyyn?

Viat, kuten huokoisuus, kutistumisontelot ja sulkeumat, voivat heikentää lujuutta, vaikuttaa paineenkestävyyteen ja lyhentää käyttöikää.

Onko valulaatu tärkeämpää kuin koneistustarkkuus?

Molemmat ovat tärkeitä. Valu määrittää sisäisen rakenteen ja lujuuden, kun taas koneistus varmistaa oikean kokoamisen ja tiivistyksen.
