Milloin valita vaihteistokäyttöinen luistiventtiili tavallisen käsipyörän luistiventtiilin sijaan?

Luistiventtiilejä valittaessa monet ostajat kohtaavat tämän kysymyksen: molemmat ovat käsikäyttöisiä, miksi joissakin luistiventtiileissä käytetään tavallisia käsipyöriä, kun taas suuret yksiköt vaativat vaihteistokokoonpanoja?

Itse asiassa vaihteistokäyttöinen luistiventtiili ei ole yksinkertainen korvike tavallisille käsipyörän luistiventtiileille. Keskeinen ero on käyttötavoissa. Lopullinen valinta riippuu todellisista käyttöolosuhteista: venttiilin koosta, paineesta, paine-erosta, käyttömomentista ja paikan päällä olevista käyttöolosuhteista.

Älä tee päätöksiä pelkästään nimellishalkaisijan tai nimellispaineen perusteella. Oikea tapa on tarkistaa todellinen käyttömomentti ja varmistaa, että manuaalinen voima riittää venttiilin toimintaan.

Kuinka tavallinen käsipyörän luistiventtiili toimii?

Tavallinen käsipyörän luistiventtiili käyttää karaa suoraan käsipyörän pyörityksellä. Käyttäjät kääntävät käsipyörää siirtääkseen vartta ja porttikiekkoa ylös ja alas sekä avata tai sulkea putkilinjan.

Yksinkertaisen rakenteen ja vähemmän voimansiirtoosien ansiosta tätä mallia käytetään laajalti pienissä ja keskikokoisissa luistiventtiileissä.

Sopivat skenaariot tavallisille käsipyörän luistiventtiileille

• Matala venttiilin käyttömomentti
• Riittävästi paikan päällä olevaa tilaa suoraa manuaalista käyttöä varten
• Harvinaiset auki-sulkemisjaksot
• Suosi yksinkertaista rakennetta ja vähän huoltoa vaativia vaatimuksia

Esimerkiksi keskipieni luistiventtiili yleiseen vesihuoltoon, jossa on alhainen työpaine, pieni paine-ero venttiilissä ja käsipyörä, johon pääsee käsiksi, toimii normaalisti hyvin tavallisella käsipyörän käytöllä.

Mikä on vaihteistokäyttöisen luistiventtiilin tehtävä?

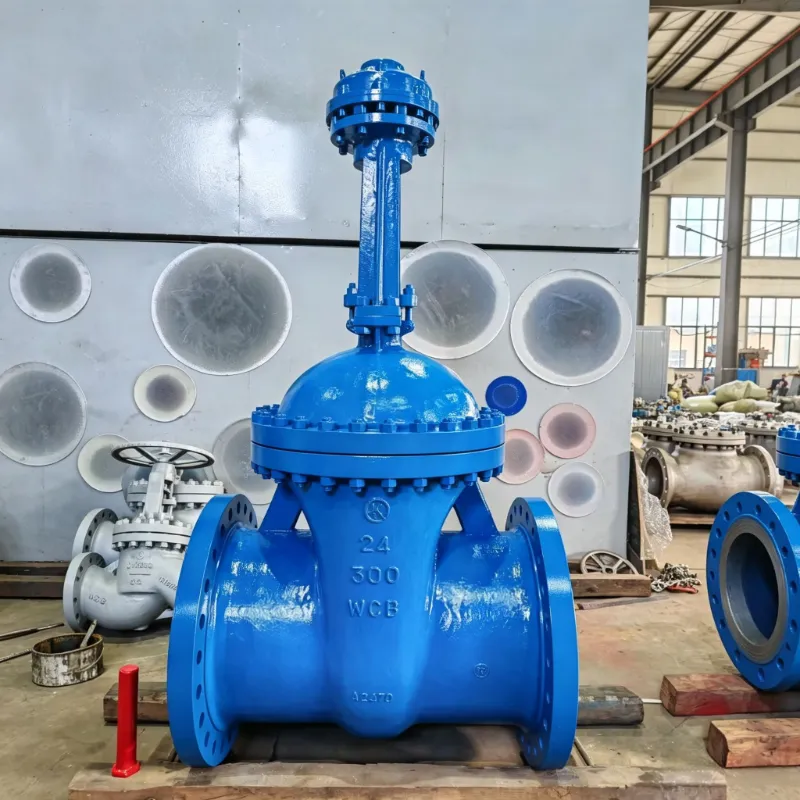

Vaihteistolla toimiva luistiventtiili asentaa mekaanisen vaihteiston käsipyörän ja venttiilin varren väliin. Vaihteen alennus lisää vääntömomenttia, joten käyttäjät voivat avata tai sulkea venttiilin paljon pienemmällä käsivoimalla.

Huomaa: vaihteisto ei muuta putkiston sisäistä painetta eikä vähennä keskipainetta. Se ratkaisee vain ongelmanriittämätön manuaalinen käyttövoima.

Tärkeimmät ongelmat ratkaistu vaihteiston aktivoimalla

• Vähennä venttiilin käyttöön tarvittavaa manuaalista voimaa
• Tukiventtiilit, joilla on suuri irrotusmomenttitarve
• Soveltuu suurikokoisiin ja suuren kuormituksen työolosuhteisiin
• Soveltuu asennuskohteisiin, joissa käyttötila on rajallinen

Kuinka paine ja paine-ero vaikuttavat luistiventtiilin toimintaan?

Monet lähteet sanovat yksinkertaisesti "korkeapaineventtiilit tarvitsevat vaihdelaatikoita", mikä ei ole täysin tarkkaa.

Yksi kriittinen tekijä venttiilin avaamisen vaikeudessa onpaine-ero— venttiilin ylä- ja alavirran puolen paine-ero.

Esimerkiksi:

Vaikka molemmilla skenaarioilla on 10 baarin yläpaine, ScenarioB:n paine-ero on 8 baaria. Porttikiekon nostamiseen tarvitaan paljon suurempi voima.

Fyysinen perussuhde voidaan tiivistää seuraavasti:

Voima = paine × pinta-ala

Kiinteällä paineen kantavalla alueella suurempi paine-ero tuottaa suuremman vaikuttavan voiman.

Todellista käyttömomenttia ei kuitenkaan voida laskea pelkän paineen perusteella. Siihen vaikuttavat myös venttiilin mitat, porttilevyn rakenne, varren rakenne, tiivistyskokoonpano ja kitkahäviö.

Miksi emme voi valita vaihteistoa pelkästään venttiilin koon perusteella?

Insinöörikäytännössä on yleinen väärinkäsitys:

"Mitä suurempi DN-koko, sitä tarpeellisemmaksi vaihteisto tulee."

Tämä johtopäätös on harhaanjohtava.

Otetaan esimerkkinä DN300-luistiventtiili:

• Yksi DN300-yksikkö, joka on asennettu matalapaineiseen vesijärjestelmään, jossa on pieni paine-ero, saattaa silti toimia vakiokäsipyörän kanssa.
• Toinen DN300-yksikkö raskaaseen teollisuusputkistoon, jossa on korkea paine-ero avaamisen aikana, vaatii vaihteiston apua.

Siksi nimelliskoko on vain viiteindeksi. Todellinen käyttömomentti on ratkaiseva tekijä toimilaitteen valinnassa.

Tärkeimmät tarkistettavat parametrit vaihteistokäyttöisiä luistiventtiilejä määritettäessä

Suurikokoisia tai kriittisiä teollisuussovelluksia varten pyydä seuraavat tiedot venttiilin valmistajalta:

Irrotusmomentti on erityisen tärkeä. Venttiilit, jotka pysyvät suljettuina pitkään, tarvitsevat usein ylimääräistä vääntömomenttia staattisen vastuksen voittamiseksi avautumishetkellä.

Milloin käyttää tavallisia käsipyöräluukkuventtiilejä?

Vakiokäsipyörän sulkuventtiilejä suositellaan seuraaviin tarkoituksiin:

• Pienistä keskikokoisiin nimelliskoot
• Matala toimintataajuus
• Helppo fyysinen pääsy operaattoreille
• Käyttövääntömomentti hyväksyttävällä manuaalisella alueella
• Yksinkertaista rakennetta ja kätevää huoltoa vaativat sovellukset

Milloin vaihdelaatikolla toimivia luistiventtiilejä tulee käyttää?

Vaihteistolla toimivia luistiventtiilejä suositellaan seuraaviin tarkoituksiin:

• Suuret teollisuusluistiventtiilit
• Työolosuhteet vaativat suurta irrotusmomenttia
• Venttiilit asennettu vaikeapääsyisiin paikkoihin
• Tapaukset, joissa suora manuaalinen käyttö vaikeutuu
• Järjestelmät, jotka vaativat vakaata mekaanista ohjausapua

Vaihteistokäyttöinen luistiventtiili VS käsipyörän luistiventtiili: Kuinka päättää?

Kun valitset käyttötyyppiä, älä keskity vain "mikä on venttiilin koko" tai "mikä on nimellispaine". Arvioi kaikki alla olevat kohteet kattavasti:

• Todellinen työpaine
• Paine-ero venttiilin rungon yli
• Venttiilin nimelliskoko
• Vaadittu käyttömomentti
• Asennusolosuhteet paikan päällä
• Käyttäjän pääsy ja toimintatila

Jos vakiokäsipyörä täyttää käyttövaatimukset, vaihteiston lisääminen ei tuota lisäarvoa. Kun manuaalinen käyttö rasittaa ja vaaditaan suurta vääntömomenttia, vaihteiston käyttö on järkevä ratkaisu.

Johtopäätös

Vakiokäsipyörän sulkuventtiilin ja vaihteistokäyttöisen luistiventtiilin välillä ei ole ehdotonta voittajaa.

Käsipyöräratkaisut ovat rakenteeltaan yksinkertaisia ​​edullisia käyttöympäristöjä varten. Vaihteistot vähentävät manuaalista työmäärää mekaanisen vaihteiston avulla, mikä sopii erinomaisesti suurikokoisiin, suuren kuormituksen tai vaikeapääsyisiin asennuksiin.

Oikean valinnan työnkulun tulee noudattaa:

Huoltoolosuhteet → Paine-ero → Käyttömomentti → Toimilaitteen tyypin valinta

Liian yksinkertaistetun säännön sijaan:

Suurempi venttiilikoko = Vaihteisto on otettava käyttöön.
