Ilmainen Inconel 600 -takaiskuventtiilin taontaprosessi

Inconel 600 on nikkeli-kromiseos, joka tunnetaan hyvästä korkean lämpötilan hapettumisenkestävyydestä, korroosionkestävyydestä ja vakaista mekaanisista ominaisuuksistaan. Näiden ominaisuuksien ansiosta sitä käytetään laajasti vaativissa teollisuusympäristöissä, kuten kemiankäsittelylaitteissa, lämpökäsittelyjärjestelmissä ja korkean lämpötilan putkistosovelluksissa.

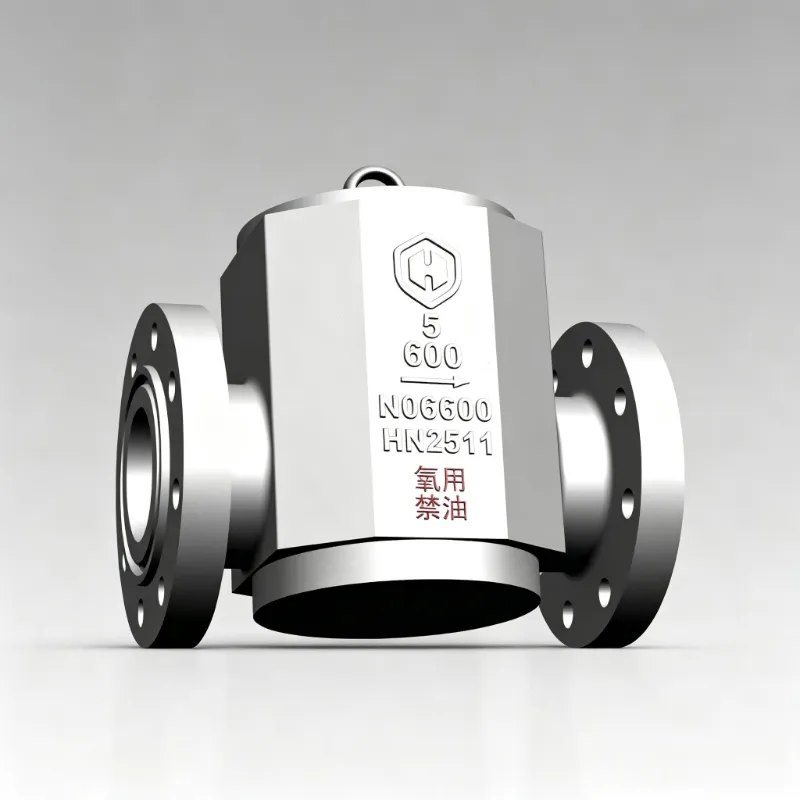

AnInconel 600 takaiskuventtiilion suunniteltu estämään vastavirtaus putkistojärjestelmissä ja ylläpitämään väliaineen oikea virtaussuunta. Sovelluksissa, joihin liittyy korkeita lämpötiloja tai syövyttäviä ympäristöjä, venttiilirunko vaatii luotettavan materiaalin suorituskyvyn ja rakenteellisen eheyden. Vapaata taontaa käytetään yleisesti korkeaseosteisten venttiilikomponenttien valmistukseen, koska se voi parantaa materiaalitiheyttä ja optimoida sisäisen metallirakenteen.

Venttiilien taonta Inconel 600 -materiaalin ominaisuudet

Inconel 600 koostuu pääasiassa nikkelistä, kromista ja raudasta. Korkea nikkelipitoisuus tarjoaa korroosionkestävyyden, kun taas kromi parantaa hapettumisenkestävyyttä korkeissa lämpötiloissa. Perinteisiin teräksiin verrattuna nikkelipohjaisilla seoksilla on kuitenkin erilaiset taontaominaisuudet, jotka vaativat huolellista prosessin valvontaa.

Korkea muodonmuutoskestävyys

Inconel 600:lla on suhteellisen korkea muodonmuutoskestävyys kuumatyöstössä. Oikea taontalämpötilan säätö on tarpeen taontakuormituksen vähentämiseksi ja tasaisen muodonmuutoksen varmistamiseksi koko materiaalissa.

Matala lämmönjohtavuus

Koska nikkelipohjaisilla metalliseoksilla on alhaisempi lämmönjohtavuus verrattuna moniin teräsmateriaaleihin, lämmitysprosessi vaatii kontrolloitua lämpötilan nousua epätasaisen kuumenemisen aiheuttaman lämpörasituksen vähentämiseksi.

Vaatimukset yhtenäiselle takomiselle

Painetta sisältävänä komponenttina venttiilirunko vaatii hyvää rakenteellista jatkuvuutta. Oikeat vapaataontatoimenpiteet auttavat jalostamaan sisäistä rakennetta ja parantamaan taotun osan yleistä yhtenäisyyttä.

Inconel 600 -takaiskuventtiilin valmistusprosessi vapaatakomalla

1. Raaka-aineen tarkastus ja valmistelu

Ennen taontaa Inconel 600 -raaka-aineet tarkastetaan materiaalilaadun, kemiallisen koostumuksen ja pinnan laadun varmistamiseksi. Hyväksytyt materiaalit leikataan sitten vaadittujen taontamittojen mukaan, jolloin jää riittävästi työstövaraa myöhempiä prosesseja varten.

2. Lämmitysprosessi

Ennen vapaataontaa Inconel 600 -aihiota kuumennetaan valvotuissa olosuhteissa sopivan plastisuuden saavuttamiseksi muodonmuutosta varten. Kuumennusprosessin on varmistettava tasainen lämpötila koko materiaalissa välttäen samalla liiallista pitoaikaa korkeissa lämpötiloissa.

Tärkeitä huomioita lämmityksen aikana ovat:

• Säädetty lämmitysnopeus vähentää lämpörasitusta.
• Tasainen lämpötilan jakautuminen aihion sisällä.
• Pitkän kuumennuksen aiheuttaman liiallisen jyvän kasvun välttäminen.

3. Vapaa taonta ja muodonmuovaus

Vapaa taontaprosessi muodostaa vähitellen Inconel 600 takaiskuventtiilin rungon perusmuodon useiden muodonmuutostoimenpiteiden avulla. Toisin kuin stanssaus, vapaa taonta käyttää yleisiä taontatyökaluja ja tarjoaa suuremman joustavuuden suurille tai mukautetuille komponenteille.

Järkyttävää

Upotus puristaa aihiota sen aksiaalisuunnassa, mikä lisää poikkileikkausalaa ja parantaa materiaalin tiiviyttä. Tämä toimenpide auttaa vähentämään sisäistä löysyyttä ja parantamaan taottua rakennetta.

Piirtäminen ulos

Ulosvetäminen muuttaa aihion pituutta ja poikkileikkauksen muotoa. Oikea muodonmuutosten hallinta auttaa luomaan jatkuvan metallin virtauskuvion taotun venttiilirungon sisään.

Lävistys ja reikien laajennus

Sulkuventtiilirungoissa, joissa on sisäiset virtauskanavat, voidaan käyttää lävistys- ja reiänlaajennusoperaatioita sisäisen perusrakenteen luomiseen samalla, kun työstövarat säilyvät loppukäsittelyä varten.

Lopullinen takomisen säätö

Useiden taontaoperaatioiden jälkeen taottu runko säädetään vaaditun yleismuodon ja -mittojen saavuttamiseksi ennen koneistusta.

Lämpökäsittely takomisen jälkeen

Vapaatakouksen jälkeen Inconel 600 -takaiskuventtiilitakoille tehdään yleensä lämpökäsittely rakenteen vakauden parantamiseksi ja muodonmuutoksen aikana syntyvien jäännösjännitysten lievittämiseksi.

Lämpökäsittelyn päätarkoituksia ovat:

• Rakenteellisen yhtenäisyyden parantaminen.
• Vähentää takomisesta aiheutuvaa jäännösjännitystä.
• Parantaa vakautta käyttöolosuhteissa.

Erityinen lämpökäsittelyprosessi riippuu tuotteen vaatimuksista, materiaalin kunnosta ja käyttöympäristöstä.

Taotun venttiilirungon työstöprosessi

Takomisen ja lämpökäsittelyn jälkeen Inconel 600 -venttiilirunko vaatii tarkkaa työstöä suunniteltujen mittojen ja tiivistyskyvyn saavuttamiseksi.

Tyypillisiä koneistustoimenpiteitä ovat:

• Venttiilin rungon ulkoinen työstö.
• Virtauskanavan koneistus.
• Tiivistyspintojen työstö.
• Liitoksen päätytyöstö.
• Lopullinen mittakäsittely.

Koska Inconel 600:ta pidetään vaikeasti työstettävänä metalliseoksena, tarvitaan sopivia leikkaustyökaluja ja optimoituja koneistusparametreja työstötehokkuuden ja pinnan laadun ylläpitämiseksi.

Inconel 600 taotun takaiskuventtiilin laaduntarkastus

Painetta kantavana venttiilikomponenttina Inconel 600 -takaiskuventtiili vaatii tiukkaa laaduntarkastusta koko valmistuksen ajan.

Kemiallisen koostumuksen testaus

Kemiallinen analyysi suoritetaan sen varmistamiseksi, että materiaalikoostumus täyttää Inconel 600 metalliseosten vaatimukset.

Tuhoamaton testaus

Yleisiä rikkomattomia testausmenetelmiä ovat:

• Ultraäänitestaus (UT)
• Liquid Penetrant Testing (PT)

Nämä tarkastukset auttavat tunnistamaan sisäiset epäjatkuvuudet ja pintavirheet.

Mittatarkastus

Taotun venttiilirungon kriittiset mitat tarkastetaan teknisten piirustusten mukaisesti oikean asennuksen ja toiminnan varmistamiseksi.

Painetestaus

Valmis takaiskuventtiili painetestataan paineenkestävyyden ja tiivistyskyvyn varmistamiseksi ennen toimitusta.

Ilmaisen takomisen edut Inconel 600 -takaiskuventtiilien valmistuksessa

Parempi materiaalin käyttö

Vapaa taonta antaa materiaalin lähestyä lopullista venttiilirungon muotoa, mikä vähentää turhaa työstövaraa ja parantaa materiaalin käyttöä.

Parempi sisäinen rakenne

Takomisen aikana tapahtuva plastinen muodonmuutos auttaa parantamaan materiaalin tiiviyttä ja edistää jatkuvampaa sisäistä rakennetta.

Soveltuu räätälöityihin ja suuriin komponentteihin

Koska vapaata taontaa eivät rajoita kiinteät muotit, se tarjoaa joustavuutta erikoiskokoisten venttiilirunkojen ja runsasseosteisten komponenttien valmistukseen.

Johtopäätös

Inconel 600 -takaiskuventtiilien ilmainen taontatuotanto sisältää useita ohjattuja prosesseja, mukaan lukien raaka-aineiden tarkastus, lämmitys, taonta, lämpökäsittely, koneistus ja lopputestaus. Jokainen vaihe vaikuttaa valmiin venttiilin laatuun ja huoltovarmuuteen.

Oikean taontaprosessin ohjauksen ansiosta Inconel 600 -takaiskuventtiilit voivat hyödyntää täysin nikkelipohjaisten seosmateriaalien etuja ja tarjota vakaan suorituskyvyn korkeissa lämpötiloissa, syövyttävissä ja vaativissa teollisissa sovelluksissa.
