Miksi käsipyöräluistiventtiilit ovat edelleen luotettava vaihtoehto teollisuusputkistojen eristämiseen?

Abstrakti: Käsipyörän luistiventtiilitpysyvät käytännöllisenä ratkaisuna putkistojen eristämiseen, koska niissä yhdistyvät suoraviivainen mekaaninen rakenne, manuaalinen käyttö, vakaa tiivistys ja laaja käyttöjoustavuus.Hannotarjoaa kestäviä venttiiliratkaisuja, jotka on suunniteltu teollisuus- ja siviiliputkistojärjestelmiin, materiaalikokoonpanoilla ja valmistusominaisuuksilla, jotka sopivat vaativiin huoltoympäristöihin. Tämä opas selittää, miten käsipyöräluistiventtiilit toimivat, niiden tärkeimmät edut, asennusvaatimukset, huoltokäytännöt ja tekijät, jotka ostajien tulee ottaa huomioon valitessaan luotettavaa venttiilitoimittajaa.

Sisällysluettelo

• Mitä ovat käsipyörän luistiventtiilit?
• Kuinka käsipyörän luistiventtiilit toimivat?
• Mitkä ovat tärkeimmät edut?
• Mitä materiaaleja käytetään yleisesti?
• Missä käsipyörän luistiventtiilejä käytetään?
• Kuinka valita oikea venttiili?
• Mitkä ovat asennus- ja huoltovaatimukset?
• Miten käsipyörän luistiventtiilit verrataan muihin vaihtoehtoihin?
• Usein kysytyt kysymykset

Mitä ovat käsipyörän luistiventtiilit?

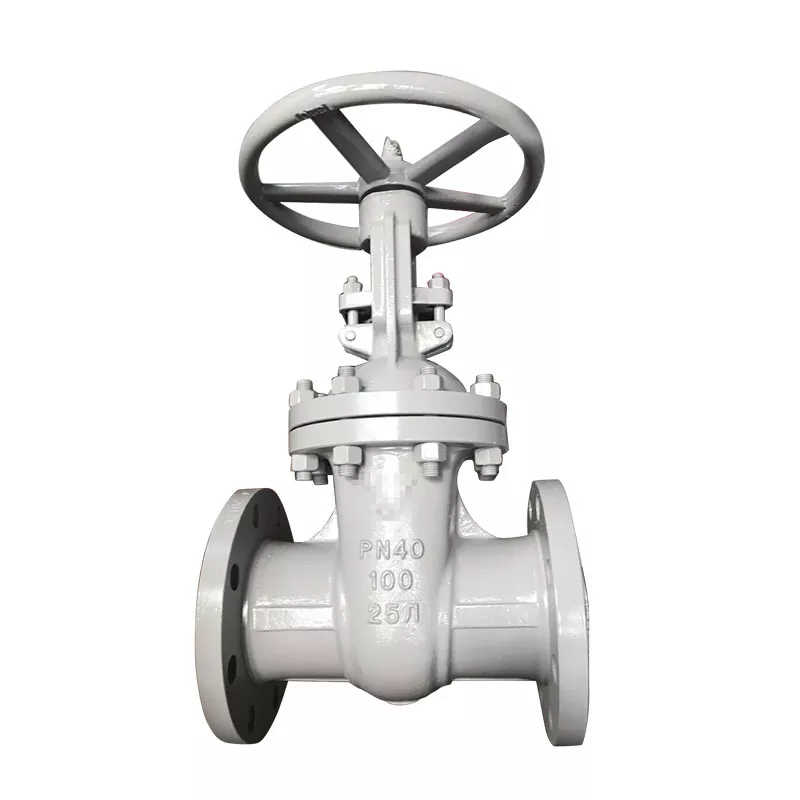

Käsipyörän luistiventtiilitovat käsikäyttöisiä eristysventtiilejä, jotka käyttävät pyörivää käsipyörää venttiilin varren siirtämiseen ja portin nostamiseen tai laskemiseen. Kun portti nostetaan pois istuimesta, putkisto avautuu ja väliaine pääsee kulkemaan sen läpi. Kun portti siirtyy läheiseen kosketukseen istuimen kanssa, kulku suljetaan.

Toisin kuin jatkuvatoimiseen virtauksen säätöön tarkoitetut säätöventtiilit, luistiventtiilit on ensisijaisesti tarkoitettu täysin auki tai täysin suljettuun huoltoon. Tämä toimintaperiaate tekee niistä erityisen hyödyllisiä, kun luotettava putkilinjan eristäminen on kuristuskykyä tärkeämpää.

Hannon tuotetietojen mukaan sen käsipyöräluistiventtiilit ovat rakenteeltaan ja manuaalisesti suhteellisen yksinkertaisia, joten ne sopivat erilaisiin teollisuus- ja siviilikäyttöön.

Kuinka käsipyörän luistiventtiilit toimivat?

Toimintaperiaate on suhteellisen yksinkertainen. Käsipyörän kääntäminen muuttaa pyörivän liikkeen varren lineaariseksi liikkeeksi. Varsi siirtää sitten porttia pystysuunnassa, kunnes portti saavuttaa vaaditun auki- tai kiinniasennon.

1. Käsipyörän kierto:Kuljettaja kääntää käsipyörää käsin.
2. Varren liike:Varsi liikkuu pyörimissuunnan mukaan.
3. Portin liike:Portti kulkee ylös- tai alaspäin venttiilirungon sisällä.
4. Virtauksen eristys:Portti irtoaa venttiilin istukasta tai koskettaa sitä.
5. Lopullinen sijoitus:Venttiili pysyy täysin auki tai kokonaan kiinni normaalin käytön aikana.

Vakiokäyttöä varten Hanno määrittelee myötäpäivään pyörimisen sulkemiseen ja vastapäivään pyörimisen avaamiseen. Yrityksen tuoteohjeissa korostetaan myös, että luistiventtiileitä ei saa käyttää kuristukseen.

Mitkä ovat käsipyörän luistiventtiilien tärkeimmät edut?

Käsipyöräluistiventtiilien jatkuva suosio liittyy suurelta osin niiden mekaaniseen yksinkertaisuuteen ja luotettavaan eristystoimintoon. Tiloissa, joissa sähköinen tai pneumaattinen käyttö on tarpeetonta, manuaalinen käyttö voi myös vähentää järjestelmän monimutkaisuutta.

Hanno kuvailee käsipyöräluistiventtiileitään tarjoavan yksinkertaisen rakenteen, manuaalisen ohjauksen, vakaan tiivistyskyvyn ja soveltuvuuden monenlaisiin sovelluksiin.

Mitä materiaaleja käytetään yleisesti?

Materiaalivalinnalla on suora vaikutus venttiilin kestävyyteen, tiivistyskykyyn, korroosionkestävyyteen sekä soveltuvuuteen erilaisiin väliaineisiin ja käyttöolosuhteisiin. Siksi ostajien tulisi arvioida koko materiaalispesifikaatio sen sijaan, että valitsisivat venttiilin vain nimelliskoon perusteella.

Esimerkiksi Hannon julkaisemassa käsipyörän luistiventtiilikokoonpanossa on 25 litran runko, 13Cr istuinpinta, 2Cr13 varsi, 304 plus grafiittitiiviste, laajennettu grafiittitiiviste, GCr15-laakerit, messinkivarren mutteri ja QT400-käsipyörä.

Varsinaista hankintaa varten lopullinen materiaalispesifikaatio tulee aina tarkistaa projektin paineen, lämpötilan, väliaineen, korroosio-olosuhteiden, sovellettavien standardien ja hyväksyttyjen venttiilipiirustusten perusteella.

Missä käsipyörän luistiventtiilejä käytetään?

Koska käsipyöräluistiventtiilit ovat ensisijaisesti eristäviä laitteita, ne voidaan liittää moniin putkistojärjestelmiin, joissa käyttäjät tarvitsevat suoraviivaisen menetelmän virtauksen pysäyttämiseksi tai palauttamiseksi.

• Öljy ja jalostus:Putkiston eristys ja prosessijärjestelmän sulkeminen.
• Kemiallinen käsittely:Yhteensopivien prosessi- ja sähkölinjojen eristäminen.
• Sähköntuotanto:Tukee eristystä vesi-, höyry- ja sähköjärjestelmissä.
• Vesi ja jätevesi:Pääjohdon ja laitteiden eristys.
• Teollinen valmistus:Prosessiputkien manuaalinen eristäminen.
• Yleiset siviilijärjestelmät:Sovellukset, joissa putkiston manuaalinen sulkeminen riittää.

Hannon laajempi sulkuventtiilivalikoima on suunnattu teollisuuden aloille, mukaan lukien öljy-, kemian-, lääke-, lannoite-, sähkö-, vesi- ja jätevesi-, meri-, metallurgia- ja energiasovellukset.

Kuinka valita oikea venttiili?

Käsipyörän luistiventtiilin valitseminen tulee aloittaa käyttöolosuhteista eikä pelkästään hinnasta. Teknisesti asianmukainen venttiili voi parantaa huoltovarmuutta ja vähentää huoltoriskejä laitteen käyttöiän aikana.

1. Määritä nimelliskoko:Yhdistä venttiilin koko putkiston ja liitäntävaatimusten kanssa.
2. Vahvista paineluokitus:Valitse paineluokka, joka vastaa järjestelmän maksimikäyttöolosuhteita.
3. Arvioi lämpötila:Ota huomioon sekä normaali että maksimi/minimi käyttölämpötila.
4. Tunnista media:Tarkista yhteensopivuus veden, öljyn, kaasun, kemikaalien, höyryn tai muiden välineiden kanssa.
5. Valitse runko ja verhoilumateriaalit:Ota huomioon korroosio, eroosio, lämpötila ja mekaaniset vaatimukset.
6. Tarkista yhteystyyppi:Varmista, tarvitaanko laipallinen, puskuhitsattu, kierre tai jokin muu liitäntä.
7. Tarkista käyttömomentti:Suuret venttiilit tai korkea paine-ero voivat vaatia vaihteiston suoran manuaalisen käytön sijaan.
8. Vahvista sovellettavat standardit:Tarkista projektin tekniset tiedot ja vaaditut suunnittelu-, testaus- ja sertifiointistandardit.

Tämä viimeinen kohta on erityisen tärkeä teollisten hankintojen kannalta. Hanno valmistaa myös vaihteistokäyttöisiä luistiventtiilejä suurempiin venttiileihin, joissa suora käsipyöräkäyttö saattaa vaatia liiallista käsityötä. Sen julkaistu vaihteiston luistiventtiilivalikoima kattaa DN150–DN1400 ja paineluokat luokkaan 2500 asti.

Mitkä ovat asennus- ja huoltovaatimukset?

Oikea asennus on välttämätöntä tiivistyskyvyn ylläpitämiseksi ja tarpeettomien käyttöongelmien vähentämiseksi. Ennen asennusta venttiilikammio ja tiivistepinnat tulee puhdistaa lian, hiekan ja muiden epäpuhtauksien poistamiseksi.

Asennuksen tarkistuslista

• Tarkista venttiilin malli ja liitännän mitat.
• Vahvista vaadittu asennussuunta.
• Puhdista tiivistepinnat ennen kokoamista.
• Kiristä liitospultit tasaisesti.
• Tarkista tiivisteen puristus estämättä varren tasaista liikettä.
• Jätä riittävästi tilaa käsipyörän käyttöä ja huoltoa varten.
• Noudata voimansiirtomekanismilla varustettujen venttiilien valmistajan ohjeita.

Hanno suosittelee erityisesti törmäysten välttämistä tai käsipyörien väärää käsittelyä ja riittävän tilan säilyttämistä. Usein käytetyille venttiileille sen ohjeissa suositellaan voitelua vähintään kerran kuukaudessa.

Säännöllisen tarkastuksen tulee keskittyä myös tiivisteen kuntoon, varren liikettä, vuotoa, käsipyörän eheyttä, laippaliitäntöjä ja epätavallista käyttövastusta. Jos tarvitaan liiallista voimaa, käyttäjien tulee tutkia syy jatkopalkkien tai muiden väliaikaisten työkalujen käyttämisen sijaan.

Miten käsipyörän luistiventtiilit verrataan muihin vaihtoehtoihin?

Paras venttiilityyppi riippuu aiotusta toiminnosta. Käsipyörän luistiventtiilit ovat erityisen sopivia, kun päävaatimus on luotettava manuaalinen eristys jatkuvan virtauksen säätelyn sijaan.

Luistiventtiiliä ei siksi pidä valita vain siksi, että se on halpa tai tuttu. Kriittinen kysymys on, vastaako venttiilin toimintaperiaate todellista putkilinjan toimintaa.

Usein kysyttyjä kysymyksiä käsipyörän luistiventtiileistä

1. Mihin käsipyörän luistiventtiilejä käytetään pääasiassa?

Niitä käytetään ensisijaisesti putkilinjan virtauksen avaamiseen tai sulkemiseen kokonaan. Niitä ei yleensä ole tarkoitettu kuristukseen tai jatkuvaan virtauksen säätelyyn.

2. Voidaanko käsipyörän luistiventtiilejä käyttää ilman sähköä?

Kyllä. Tavallinen käsipyöräkäyttöinen konfiguraatio käyttää manuaalista mekaanista käyttöä, joten se ei tavallisesti vaadi ulkoista virtalähdettä.

3. Mihin suuntaan käännät käsipyörää luistiventtiilin sulkemiseksi?

Hanno-konfiguraatiossa myötäpäivään pyöriminen sulkee venttiilin ja vastapäivään kiertäminen avaa sen. Tarkista aina kyseisen venttiilin mukana toimitetut käyttöohjeet.

4. Voidaanko luistiventtiiliä käyttää kuristukseen?

Ei. Luistiventtiilit on yleensä suunniteltu täysin auki tai kokonaan suljettuun käyttöön. Niiden käyttö kuristukseen voi aiheuttaa ei-toivottuja virtausolosuhteita ja ennenaikaista kulumista.

5. Kuinka usein usein käytetty käsipyörän sulkuventtiili tulee voidella?

Hanno suosittelee usein avattavien ja suljettujen venttiilien voitelua vähintään kerran kuukaudessa, mutta myös todellisten huoltovälien tulee heijastaa huoltoolosuhteita ja valmistajan huolto-ohjeita.

6. Milloin minun pitäisi valita vaihteistokäyttöinen luistiventtiili?

Vaihteistokokoonpanoa voidaan harkita, kun venttiilin koko, paine-ero tai käyttömomentti tekevät suoran käsipyörän käytön epäkäytännöllistä. Hanno sijoittaa vaihteiston luistiventtiilit erityisesti sovelluksiin, joissa tarvitaan mekaanista lisäetua.

Johtopäätös: Ovatko käsipyörän luistiventtiilit älykäs valinta putkilinjan eristämiseen?

Putkistojärjestelmiin, jotka vaativat luotettavaa sulkemista jatkuvan virtauksen säädön sijaan, käsipyöräluistiventtiilit ovat edelleen käytännöllinen ja monipuolinen valinta. Niiden suoraviivainen mekaaninen rakenne, manuaalinen käyttö, vakaa tiivistysliitäntä ja mukautuvat materiaalikokoonpanot tekevät niistä sopivia moniin teollisuus- ja siviilikäyttöön. Oikean koon, paineluokituksen, materiaalin, liitännän ja käyttökokoonpanon valitseminen on olennaista pitkän aikavälin suorituskyvyn kannalta. Jos hankit luotettavia käsipyörän luistiventtiilejä kiinalaiselta valmistajalta tai tarvitset apua venttiilin sovittamisessa putkistovaatimuksiisi,ota meihin yhteyttäHannolta saadaksesi tuotetiedot, tekniset ohjeet ja projektiisi räätälöidyn tarjouksen.
