Luistiventtiilit, takaiskuventtiilit ja maapalloventtiilit: kuinka valitset oikean venttiilin?

Luistiventtiilit, Takaiskuventtiilit, jaMaapallon venttiilitkäytetään laajalti teollisuuden putkistojärjestelmissä, mutta ne on suunniteltu erilaisiin virtauksensäätövaatimuksiin. Luistiventtiiliä käytetään pääasiassa putkilinjan eristämiseen, takaiskuventtiili estää vastavirtauksen, kun taas virtauksen säätelyyn valitaan yleisesti palloventtiili.

Kun ymmärrät, miten nämä kolme venttiilityyppiä toimivat ja missä niitä tavallisesti käytetään, venttiilien valinta voi olla yksinkertaisempaa, erityisesti käytettäessä erilaisia ​​paine-, lämpötila- ja väliaineolosuhteita.

Mihin luistiventtiiliä käytetään?

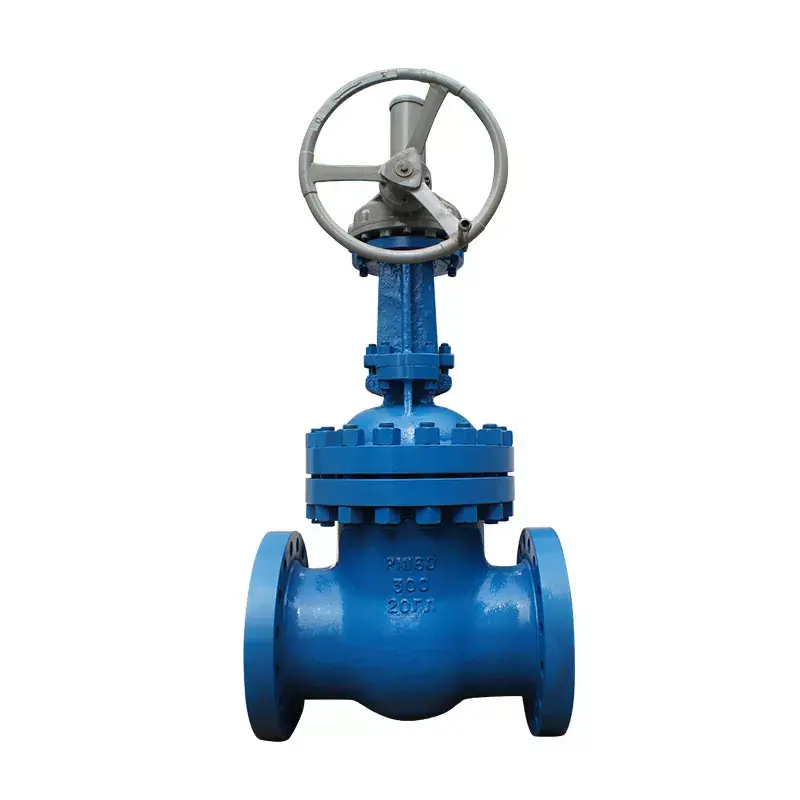

A luistiventtiiliavaa ja sulkee putkilinjan siirtämällä portin tai kiilan poispäin virtauskanavasta tai sisään. Täysin auki oleva portti nostetaan pois päävirtausreitiltä, ​​joten tämä venttiilityyppi sopii sovelluksiin, joissa putkilinjan on oltava täysin auki normaalin käytön aikana.

Luistiventtiilejä käytetään yleensä eristysventtiileinä kuristusventtiileinä. Ne asennetaan yleensä paikkoihin, joissa putkilinjan osa on suljettava huoltoa, laitteiden vaihtoa tai prosessin ohjausta varten.

Luistiventtiilien yleiset sovellukset

• Öljy- ja kaasuputket
• Vedenkäsittelyjärjestelmät
• Voimalaitokset
• Kemialliset käsittelyjärjestelmät
• Teollisuuden prosessiputkistot
• Höyry- ja käyttöjärjestelmät

Mitä takaiskuventtiili tekee?

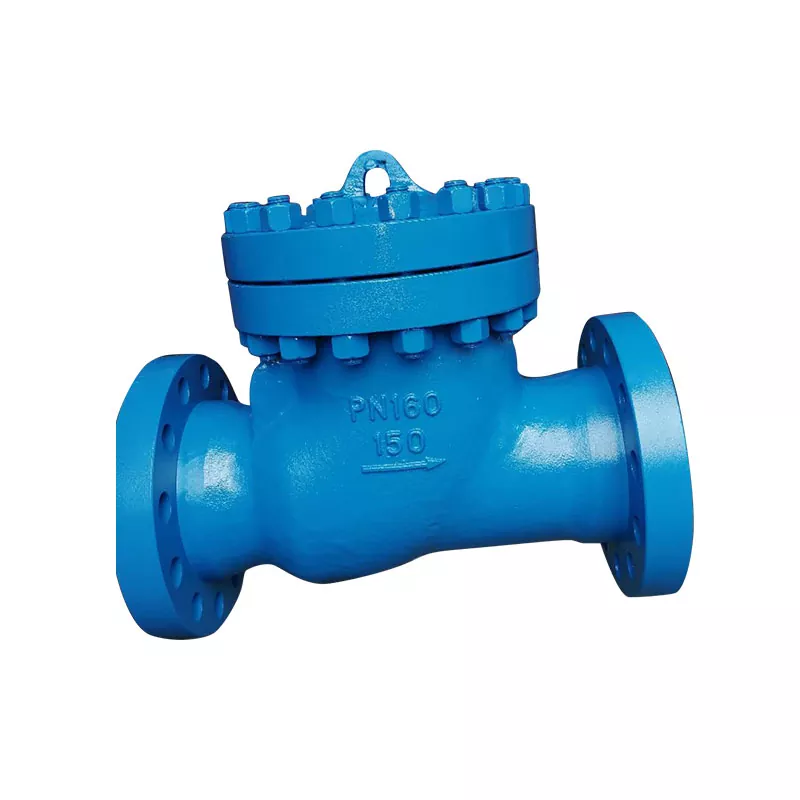

Atakaiskuventtiilion suunniteltu sallimaan nesteen liikkuminen yhteen suuntaan samalla kun estetään sitä virtaamasta taaksepäin. Toisin kuin käsikäyttöiset luisti- ja palloventtiilit, useimmat takaiskuventtiilit toimivat automaattisesti putkilinjan virtaus- ja paineolosuhteiden mukaan.

Tämä tekee takaiskuventtiileistä erityisen hyödyllisiä pumppujen, kompressorien ja muiden laitteiden suojaamisessa vastavirtaukselta, joka voi vaikuttaa järjestelmän toimintaan.

Takaiskuventtiilien yleiset sovellukset

• Pumpun poistoputket
• Vesihuoltojärjestelmät
• Kattila- ja höyryjärjestelmät
• Öljyn ja kaasun käsittely
• Kemialliset putket
• Jäähdytysvesijärjestelmät

Takaiskuventtiilejä on saatavana eri malleina, kuten kääntötakaventtiilit ja nostoventtiilit. Sopiva suunnittelu riippuu tekijöistä, kuten virtaussuunnasta, asennuspaikasta, paineesta, nesteen ominaisuuksista ja vaaditusta vasteesta vastavirtaan.

Mihin maapalloventtiili on suunniteltu?

A palloventtiilikäyttää liikkuvaa kiekkoa ja istuinta virtauksen ohjaamiseen. Sen rakenne tekee siitä sopivan sovelluksiin, joissa virtausta on säädettävä sen sijaan, että se kytketään kokonaan päälle tai kokonaan pois päältä.

Maapalloventtiilejä käytetään siksi yleisesti kuristukseen ja virtauksen säätelyyn teollisissa prosessijärjestelmissä. Niitä voidaan ohjata käsin tai yhdistää toimilaitteeseen, kun tarvitaan automaattista ohjausta.

Maapalloventtiilien yleiset sovellukset

• Höyryputket
• Jäähdytysvesijärjestelmät
• Kemiallisen käsittelyn laitteet
• Sähköntuotantojärjestelmät
• Lämmitysjärjestelmät
• Teollisuuden prosessilinjat

Gate Valve vs. Valve vs. Globe Valve

Mikä venttiili on parempi virtauksen säätämiseen?

Oikea valinta riippuu siitä, mitä venttiilin on suoritettava putkistossa.

• Putkilinjan eristämiseen:Luistiventtiiliä harkitaan yleensä, kun päävaatimus on pysäyttää tai palauttaa virtaus.
• Takaisinvirtauksen estämiseksi:Takaiskuventtiiliä käytetään pitämään väliaine liikkumaan aiottuun suuntaan.
• Virtauksen säätelyyn:Maapalloventtiili valitaan yleensä, kun virtausta on säädettävä käytön aikana.

Nämä venttiilityypit eivät välttämättä ole vaihtoehtoja toisilleen. Monissa teollisissa järjestelmissä ne asennetaan yhdessä, koska jokainen suorittaa eri tehtävän.

Mitä sinun tulee ottaa huomioon valittaessa teollisuusventtiiliä?

1. Nesteväliaine

Tunnista putkilinjan läpi virtaava väliaine, kuten vesi, höyry, öljy, kaasu tai kemikaalit. Väliaine vaikuttaa venttiilin materiaaliin, tiivistysvaatimuksiin ja yleiseen rakenteeseen.

2. Paine ja lämpötila

Tarkista järjestelmän käyttöpaine ja lämpötila ennen venttiilin valintaa. Korkean paineen ja korkean lämpötilan palvelut voivat vaatia erityisiä runko-, verhoilu-, istuin- ja tiivistemateriaaleja.

3. Putkilinjan koko

Venttiilin koon tulee vastata putkilinjaa ja vaadittuja virtausolosuhteita. Liitäntätyyppi ja sovellettavat standardit tulee myös vahvistaa ennen tilaamista.

4. Virtauksen suunta

Virtaussuunta on erityisen tärkeä takaiskuventtiiliä valittaessa ja asennettaessa. Venttiili tulee asentaa suunnitellun virtaussuunnan mukaisesti toimiakseen oikein.

5. Eristäminen tai sääntely

Yksi yksinkertaisimmista tavoista kaventaa venttiilin valintaa on määrittää, vaatiiko sovellus eristystä, vastavirtasuojausta vai virtauksen säätöä.

6. Toimintatapa

Sovelluksesta riippuen venttiilit voidaan ohjata käsin tai varustaa pneumaattisilla, sähköisillä tai muilla toimilaitteilla kauko- tai automaattikäyttöä varten.

Voidaanko luistiventtiilejä, takaiskuventtiilejä ja maapalloventtiilejä käyttää samassa järjestelmässä?

Kyllä. Nämä kolme venttiilityyppiä voivat suorittaa erilaisia ​​toimintoja samassa putkistossa.

Pumppujärjestelmä voi esimerkiksi käyttää sulkuventtiiliä putkilinjan eristämiseen huollon aikana, takaiskuventtiiliä vastavirtauksen estämiseksi ja palloventtiiliä toisessa osassa, jossa tarvitaan virtauksen säätöä.

Tärkeää ei ole valita venttiiliä vain siksi, että se vastaa putkilinjan kokoa. Venttiilin tyypin tulee ensin vastata vaadittua toimintoa, jonka jälkeen paine, lämpötila, väliaine, materiaalit, liitäntästandardit ja käyttöolosuhteet.

Usein kysyttyä luistiventtiileistä, takaiskuventtiileistä ja maapalloventtiileistä

Voidaanko luistiventtiiliä käyttää kuristukseen?

Luistiventtiilit on suunniteltu ensisijaisesti eristämiseen jatkuvan kuristuksen sijaan. Jos tarvitaan säännöllistä virtauksen säätöä, palloventtiili voi olla sopivampi.

Tarvitseeko takaiskuventtiili manuaalisen käytön?

Useimmat takaiskuventtiilit toimivat automaattisesti väliaineen paineen ja virtauksen kautta, joten ne eivät normaalisti vaadi manuaalista käyttöä.

Voidaanko maapalloventtiiliä käyttää sulkemiseen?

Maapalloventtiili voi sulkea, mutta sen tärkein etu on virtauksen säätö. Oikea valinta riippuu putkiston vaatimuksista.

Kuinka valitsen luistiventtiilin ja maapalloventtiilin välillä?

Jos päävaatimus on putkilinjan eristäminen, yleensä harkitaan luistiventtiiliä. Jos sovellus vaatii toistuvaa tai hallittua virtauksen säätöä, palloventtiili on yleensä sopivampi.

Mitä tietoja tarvitaan teollisuusventtiilin ostamiseen?

Tärkeitä tietoja ovat yleensä venttiilin tyyppi, nimelliskoko, paineluokitus, käyttölämpötila, väliaine, liitäntästandardi, materiaalivaatimukset ja käyttötapa. Erityissovellukset voivat myös vaatia tietoja virtausolosuhteista ja asennuksesta.
